Zworki ustawień

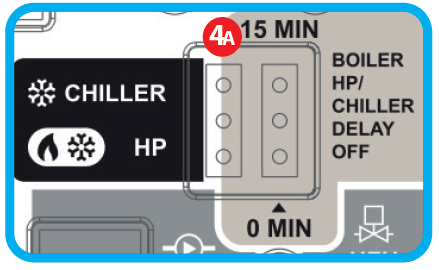

4. a) Wybór pompy ciepła / agregatu wody lodowej
(wyjście HP/CHILLER)
Podczas podłączania zewnętrznego źródła grzania / chłodzenia, zwróć uwagę na zworkę
odpowiedzialną za wyjście HP/CHILLER.
Gdy zworka jest ustawiona w pozycji “HP”(ustawiona domyślnie) wtedy wyjście HP/CHILLER
(beznapięciowe wyjście przekaźnika) jest włączane / wyłączane za każdym razem w chwili
rozpoczęcia (zatrzymania) trybu grzania lub chłodzenia.
Gdy zworka jest ustawiona w pozycji “CHILLER” wtedy wyjście HP/CHILLER (beznapięciowe
wyjście przekaźnika) jest włączane / wyłączane tylko gdy regulator rozpoczyna (zatrzymuje)
tryb chłodzenia.
Zworka fabrycznie jest ustawiona na pompę ciepła.

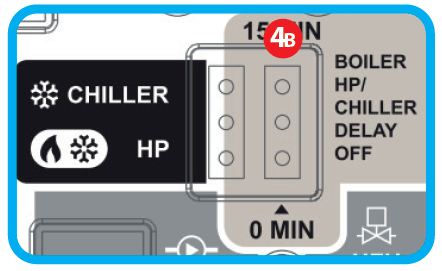

4. b) Opóźnienie wyłączenia źrodła grzania / chłodzenia
(wyjścia BOILER i HP/CHILLER)
Zworka ustawia opóźnienie wyłączenia wyjść BOILER i HP / CHILLER.
Gdy zworka jest ustawiona w pozycji “0 MIN” (ustawiona domyślnie) wyjście BOILER i HP/
CHILLER (beznapięciowe wyjście przekaźnika) jest natychmiast wyłączane gdy regulator
przestaje wysyłać sygnał do grzania lub chłodzenia. Gdy zwroka jest ustawiona w pozycji “15
MIN” wyjście BOILER i HP/CHILLER (beznapięciowe wyjście przekaźnika) jest wyłączane po 15
minutach od momentu zatrzymania grzania / chłodzenia na regulatorze.
Gdy zworka ustawiona jest na 15 minut opóźnienia należy zapewnić przepływ hydrauliczny w
systemie gdy wszystkie siłowniki są zamknięte. Użyj by- pass lub zaworu różnicowego.
