Wyjście sterujące źródłem ciepła (beznapięciowe)

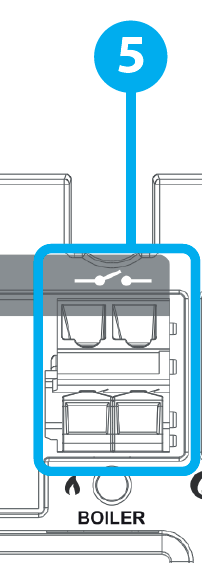

5. Wyjście sterujące źródłem ciepła

Wyjście kotła - to beznapięciowe wyjście (COM / NO),

które kontroluje system grzewczy kotła. Jeśli regulatory

podłączone do listwy wysyłają sygnał do grzania, styki

wyjścia BOILER zamykają się z 3 minutowym opóźnieniem,

pozwalając włączyć kocioł. Jeśli wszystkie regulatory

połączone z listwą przestaną wysyłać sygnał do grzania,

wtedy styki wyjścia BOILER otwierają się pozwalając

wyłączyć kocioł. (Styki wyjścia BOILER otwierają się bez

opóźnienia lub z 15 minutowym opóźnieniem - patrz

rozdział 4b).

Gdy styki wyjścia kotła są zamknięte,

zielona dioda LED zaświeci się.

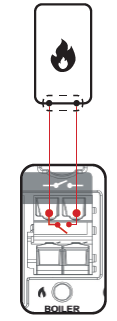

Styki w kotle do podłączenia

regulatora ON-OFF

(wg instrukcji kotła)
