Wyjście pompy ciepła / agregatu wody lodowej

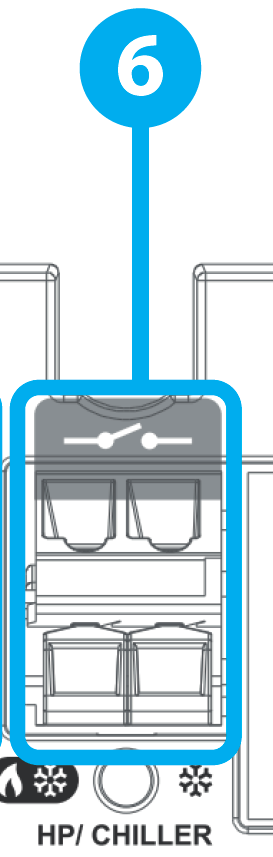

6. Wyjście pompy ciepła / agregatu wody lodowej

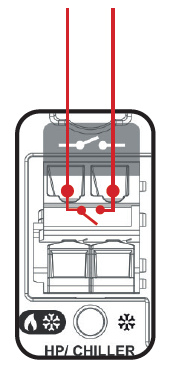

HP/CHILLER to beznapięciowe wyjście (COM / NO)
zaprojektowane specjalnie do pracy ze źródłem grzania i
chłodzenia (Heat Pumps) lub tylko chłodzenia (CHILLER).
Jeśli podłączone regulatory wyślą sygnał do grzania lub
chłodzenia, styki wyjścia HP/CHILLER zamkną się po 3
minutowym opóźnieniu, dając pozwolenie na włączenie
się pompy ciepła lub agregatu wody lodowej.
Jeśli podłączone regulatory przestaną wysyłać sygnał do
grzania lub chłodzenia, to wyjście HP/CHILLER zostanie
wyłączone zgodnie z opóźnieniem ustawionym na zworce
DELAY OFF (patrz rozdział 4b)
Wyjście działa w trybie grzania i chłodzenia lub tylko w
trybie chłodzenia (patrz rozdział 4a).
wody lodowej są zamknięte, zielona dioda
LED zaświeci się.
