Wyjście dla pompy obiegowej/zaworu

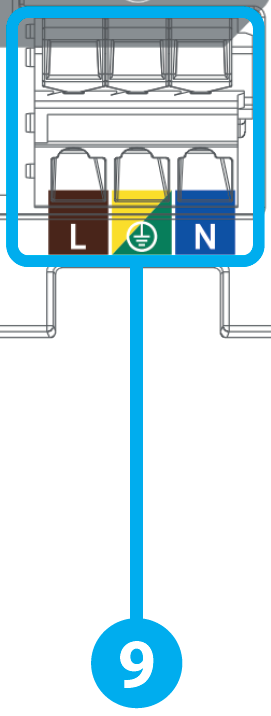

9. Wyjście dla pompy obiegowej/zaworu

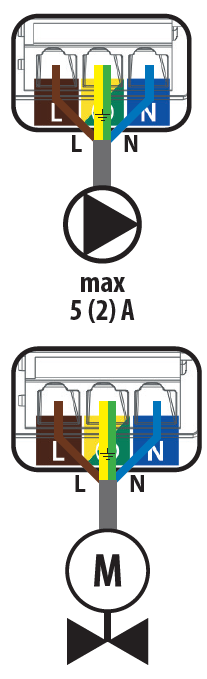

Wyjście PUMP służy do zasilania pompy obiegowej w układzie
ogrzewania/chłodzenia. Jest to wyjście napięciowe 230V AC, o
obciążalności max 5(2)A. Pompę podłącza się bezpośrednio do
styków. Wyjście zostaje załączone (pompa startuje) zawsze po 3
minutach od momentu otrzymania sygnału grzania/chłodzenia
z któregokolwiek regulatora podłączonego do tej listwy. Wyjście
zostaje wyłączone (pompa zatrzymuje się) po 3 minutach
od momentu, gdy ostatni regulator przestanie sygnalizować
zapotrzebowanie na ciepło/chłód.
pracę pompy obiegowej
