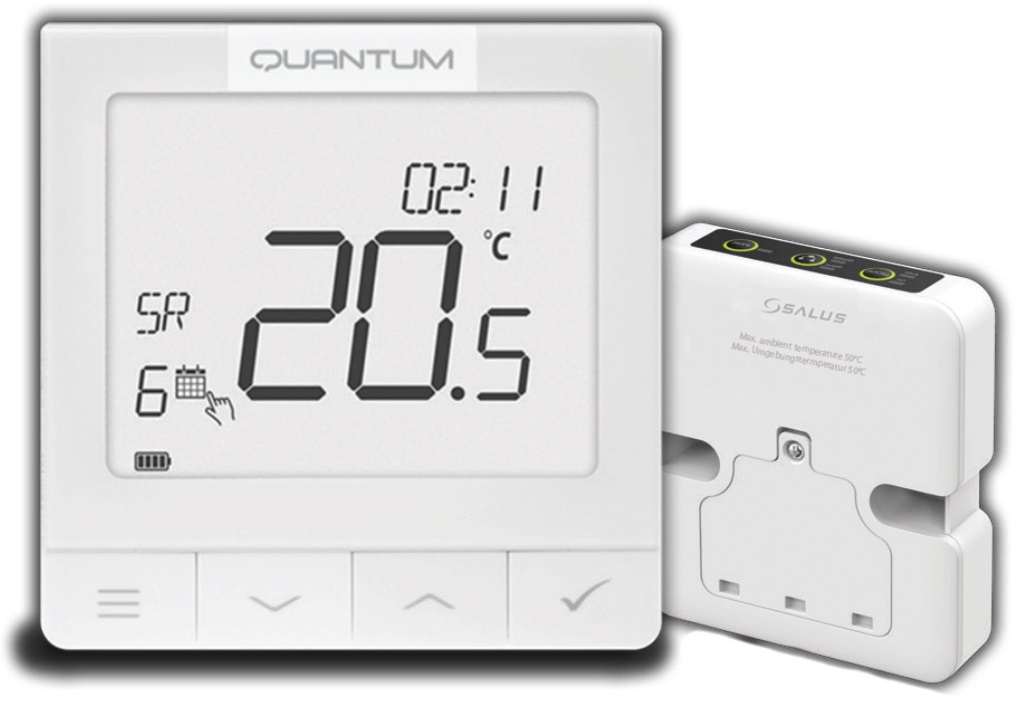

To wszechstronny zestaw przeznaczony do efektywnego zarządzania systemami ogrzewania elektrycznego, wykorzystującymi protokół Zigbee. Ten ultra-cienki, bezprzewodowy programowalny termostat jest ładowalny i działa na baterii litowo-jonowej. Odbiornik może być skonfigurowany jako jednostka nadrzędna, co pozwala na połączenie z maksymalnie czterema dodatkowymi odbiornikami podrzędnymi, tworząc jednolitą i zsynchronizowaną sieć do sterowania wieloma panelami na podczerwień. Każdy odbiornik WQ615RX może działać zarówno jako jednostka nadrzędna, jak i podrzędna, w zależności od potrzeb systemu, co zapewnia płynne sterowanie i integrację. Ta elastyczność pozwala na łatwe zarządzanie całym systemem ogrzewania lub chłodzenia, zwiększając jego wydajność i responsywność.

Urządzenia te spełniają podstawowe wymagania oraz inne odpowiednie przepisy Dyrektyw 2014/53/EU i 2015/863/EU. Pełny tekst Deklaracji Zgodności UE dostępny jest pod adresem: www.saluslegal.com.
Zakres częstotliwości: 2405-2480 MHz; Moc wyjściowa: <14 dBm.

Wskazówki dotyczące bezpieczeństwa i instalacji

Aby zapewnić bezpieczeństwo i optymalną wydajność, termostat WQ615TX i odbiornik WQ615RX powinny być użytkowane zgodnie ze wszystkimi odpowiednimi regulacjami. Urządzenia te przeznaczone są wyłącznie do użytku wewnętrznego i nie powinny być instalowane w środowiskach narażonych na ekstremalne temperatury lub inne trudne warunki. Odbiornik należy utrzymywać w suchym stanie; niewłaściwa instalacja może spowodować uszkodzenie lub awarię urządzenia. Przed czyszczeniem zawsze odłącz zasilanie i używaj jedynie suchej ściereczki. Dla bezpiecznej obsługi termostat WQ615TX należy zamontować na wygodnej wysokości, a odbiornik WQ615RX umieścić w łatwo dostępnym miejscu. Maksymalna temperatura pracy urządzeń wynosi 50°C – unikać lokalizacji, w których może zostać ona przekroczona, aby zapobiec przegrzaniu.

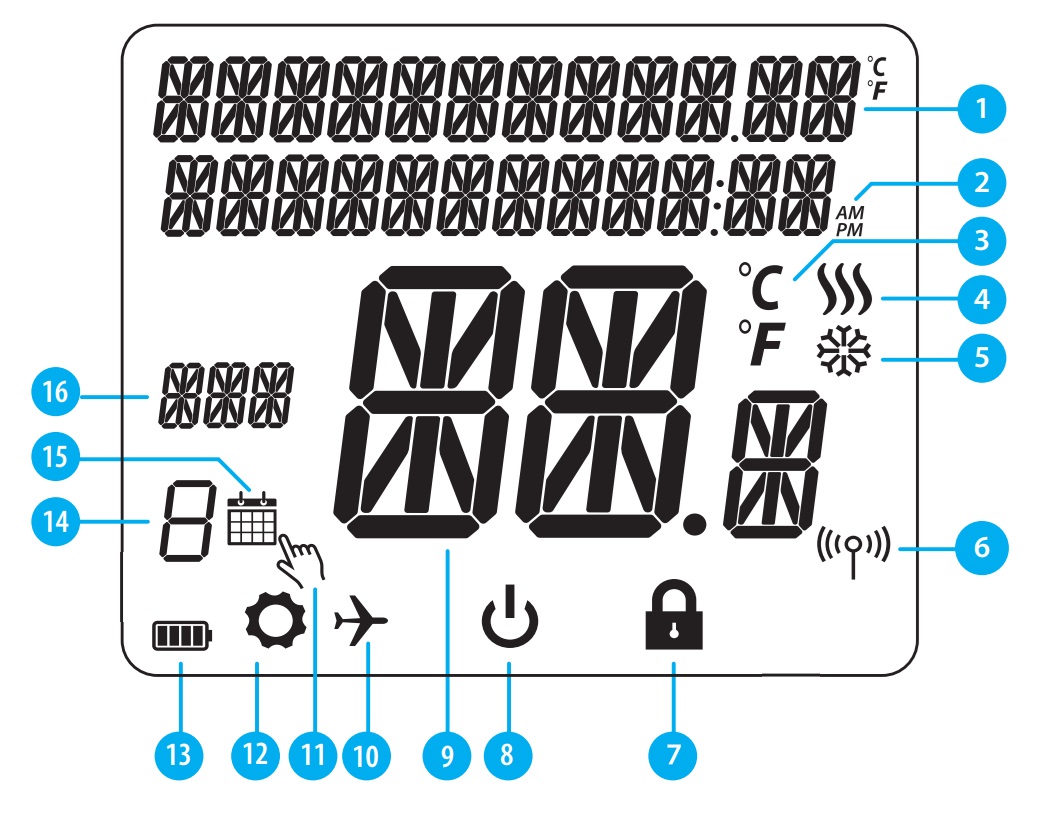

Funkcje przycisków


  • Menu/Ustawienia + Zegar
  • Tryb AM/PM
  • Jednostka pomiaru temperatury
  • Wskaźnik ogrzewania (ikona animowana, gdy występuje zapotrzebowanie na ciepło)
  • Wskaźnik chłodzenia (ikona animowana, gdy występuje zapotrzebowanie na chłodzenie)
  • Wskaźnik połączenia RF
  • Wskaźnik zablokowanych klawiszy
  • Ikona trybu wyłączonego (OFF)
  • Aktualna/ustawiona temperatura
  • Tryb wakacyjny
  • Tryb tymczasowej zmiany
  • Ikona ustawień
  • Wskaźnik baterii
  • Aktualnie aktywny program
  • Ikona trybu programowania
  • Wskaźnik dnia/statusu

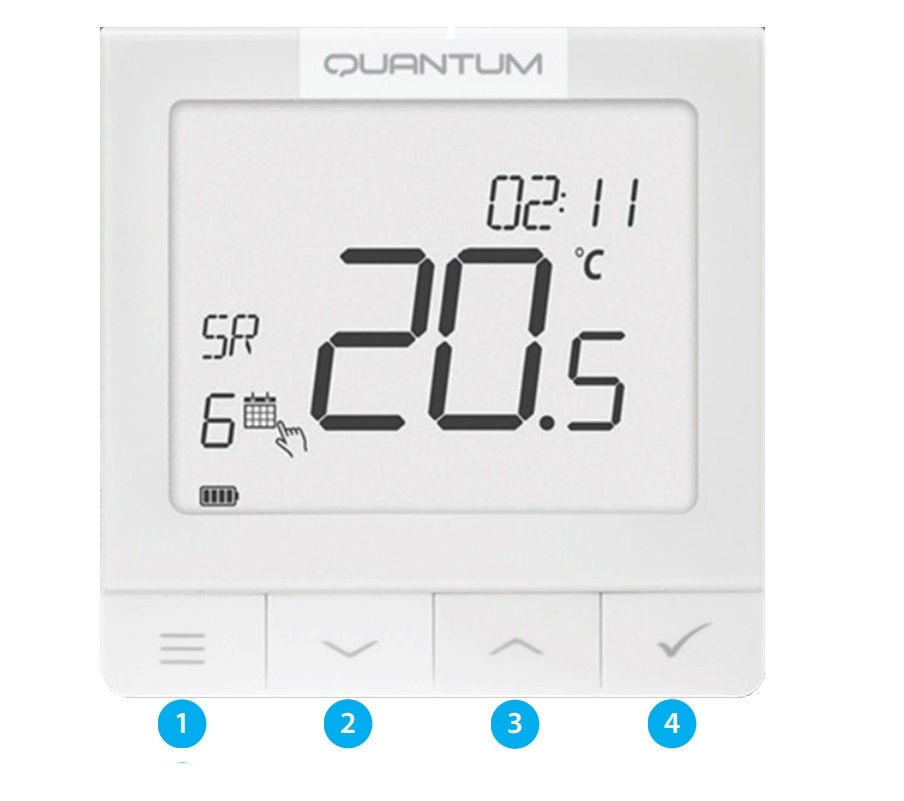

    • 1. a) Przycisk Meny/Powrót
    b) Na ekranie głównym: przytrzymanie przez 3 sek. by zmienić tryb pracy termostatu (Program/Tymczasowy/Tryb tymczasowego anulowania)
    c) W menu ustawień przytrzymanie 3 sekundy powraca bez zapisywania zmian.

    2. Przycisk w Dół: obniżenie parametru, przesunięcie menu w dół

    3. Przycisk w Górę: podwyższenie parametru, przesunięcie menu do góry

    4. Przycisk zatwierdzenia "OK"
    a) przytrzymanie przez 3 sekundy by uruchomić (nowe urządzenie)
    b)  Przycisk "OK" (zatwierdzanie parametru/przejście do następnego menu/zapisanie ustawień)
    c) Na ekranie głównym przytrzymaj przez 3 sekundy aby przejść to trybu Standby.
    d) Na ekranie ustawień: przytrzymaj przez 3 sekundy aby powrócić do głównego ekranu i zapisać wszystkie zmiany.
    e) podczas parowania - przytrzymaj przez 3 sekundy aby wyłączyć lub zrestartować termostat.

    2+3 Na ekranie głównym - naciśnięcie i przytrzymanie strzałki w górę i w dół przez 3 sekundy blokuje/odblokowuje przyciski regulatora

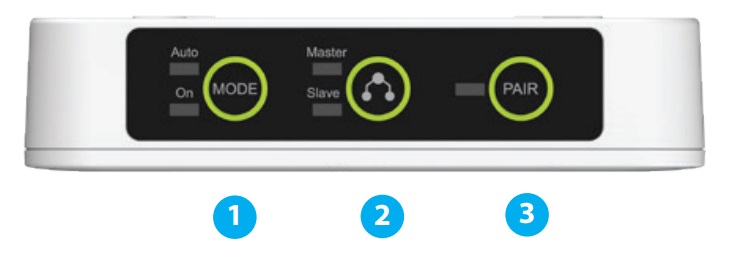

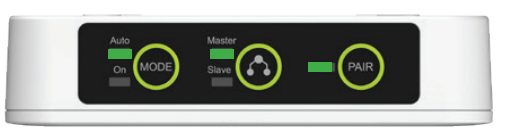

    Przyciski Odbiornika




    1. Przycisk MODE: Wybór trybu Auto/On/Off
    2. Wybór Master/Slave: Jednostka nadrzędna (Master) może kontrolować do 4 jednostek podrzędnych (Slave)
    3. Przycisk PAIR do szybkiego parowania urządzeń

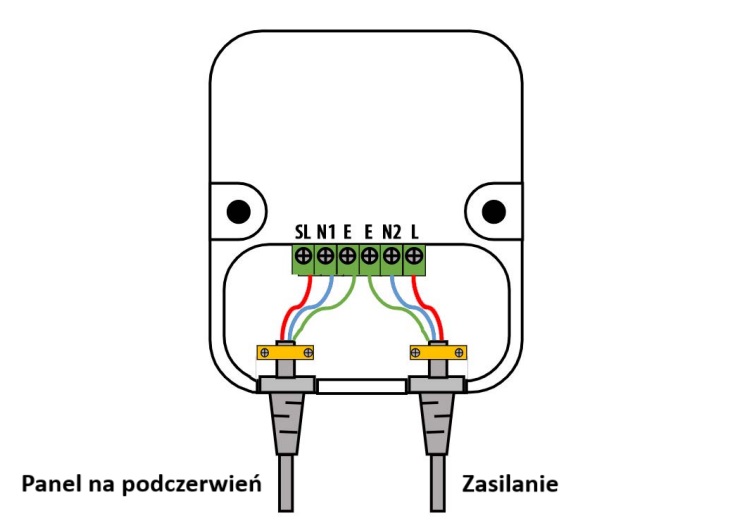

    Schemat podłączenia



    Parowanie
    Termostat WQ615TX jest wstępnie sparowany z odbiornikiem WQ615RX, który można również połączyć z maksymalnie 4 dodatkowymi odbiornikami (5. odbiornik podrzędny zostanie odrzucony), a wszystkie są podłączone do paneli grzewczych na podczerwień. Aby rozpocząć nowy proces parowania, konieczne jest przywrócenie urządzeń do ustawień fabrycznych.

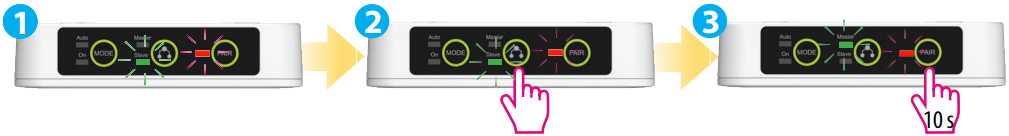

    Włącz odbiornik. Dioda PAIR zacznie migać na czerwono. Dioda Slave będzie migać na zielono.

    Krótkie naciśniecie przycisku Master/Slave przełącza na Master

    Naciśnij i przytrzymaj przycisk PAIR przez 10 sekund aby zresetować główny odbiornik.

    Dioda PAIR zaświeci się na stałe na czerwono przez 5 sekund, a następnie zacznie migać na czerwono.

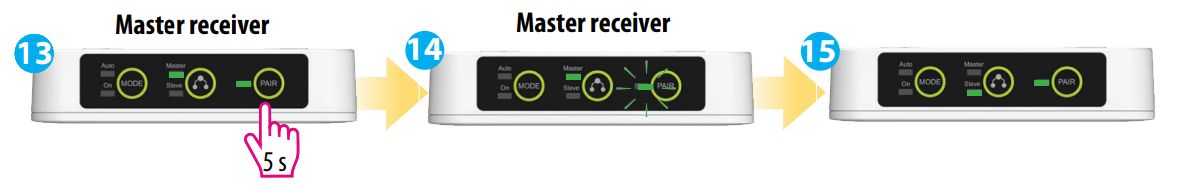

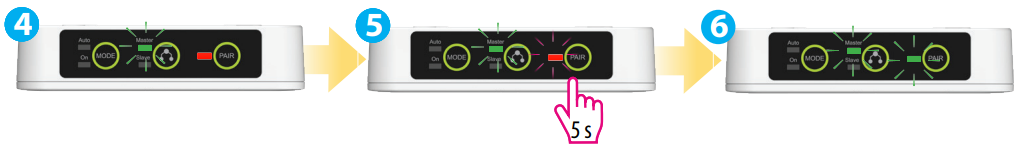

    Naciśnij i przytrzymaj przycisk PAIR przez 5 sekund, aby rozpocząć parowanie głównego odbiornika (Master).

    Dioda Master i dioda PAIR zaczną migać na zielono.

    Po kilku sekundach dioda Master zaświeci się na stałe na zielono. Dioda PAIR będzie nadal migać na zielono.

    Przyciśnij i przytrzymaj przycisk PAIR przez 5 sekund.

    Obie diody, PAIR i Master, zaświecą się na stałe na zielono. Główny odbiornik (Master) został pomyślnie sparowany.
    Parowanie odbiornika podrzędnego (opcjonalne)

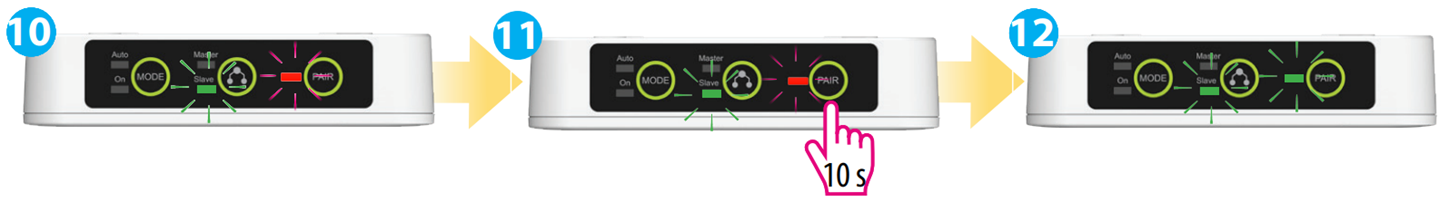

    Włącz zasilanie odbiornika podrzędnego. Dioda PAIR zacznie migać na czerwono. Dioda Slave zacznie migać na zielono.

    Naciśnij i przytrzymaj przycisk PAIR przez 10 sekund, aby zresetować odbiornik podrzędny (Slave).

    Dioda Slave i dioda PAIR zaczną migać na zielono.

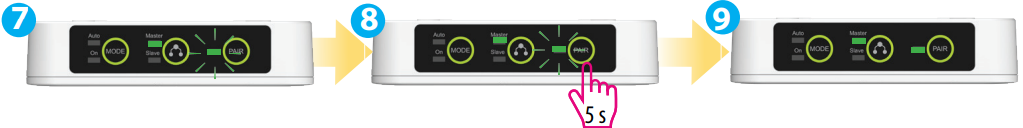

    Naciśnij i przytrzymaj przycisk PAIR przez 5 sekund na odbiorniku głównym (Master), aby rozpocząć parowanie odbiornika podrzędnego (Slave).

    Dioda PAIR na odbiorniku głównym zacznie migać na zielono.

    Poczekaj, aż dioda Slave i dioda PAIR na odbiorniku podrzędnym zaświecą się na stałe na zielono. Odbiornik podrzędny (Slave) został pomyślnie sparowany.
    Uwaga: Powtórz proces parowania odbiorników podrzędnych, aby podłączyć maksymalnie 4 urządzenia Slave.
    1. Resetowanie głównego odbiornika: Odbiornik główny usuwa informacje o termostacie, wszystkich odbiornikach podrzędnych (Slave) oraz informacje o koordynatorze.
    2. Resetowanie podrzędnego odbiornika: Odbiornik podrzędny usuwa swoje informacje o połączeniu i opuszcza sieć ZigBee.

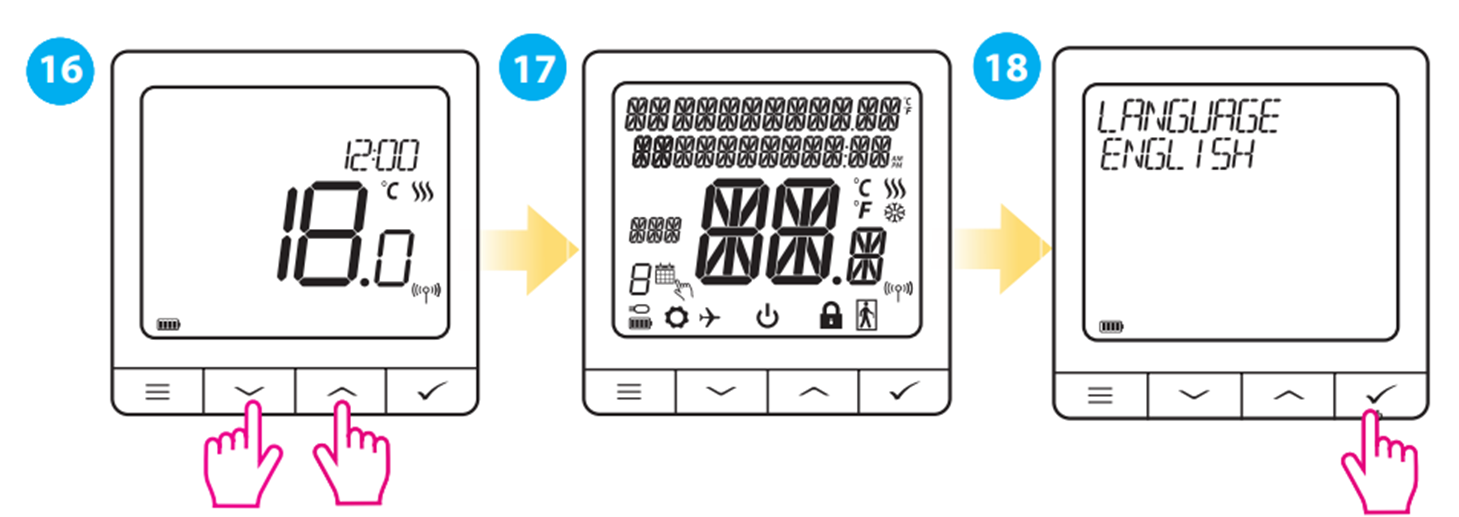

    Naciśnij i przytrzymaj przyciski UP i DOWN przez 5 sekund, aby zresetować termostat.

    Na wyświetlaczu pojawią się wszystkie ikony.

    Wybierz język polski i naciśnij przycisk OK

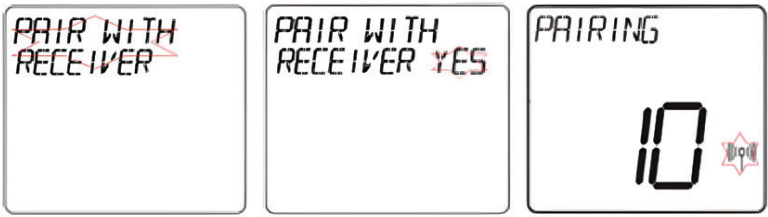

     Na ekranie głównym przyciśnij przycisk Menu we wejść do menu ustawień. Następnie naciskając kilkukrotnie przycisk OK przejdź do PARUJ Z ODBIORNIKIEM, naciśnij OK by wybrać TAK i zatwierdź przyciskiem OK by rozpocząć parowanie z odbiornikiem.

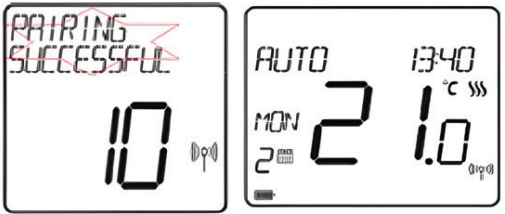

    Jeśli parowanie zakończy się pomyślnie, termostat wyświetli komunikat [PAIRING SUCCESSFULL], a po kilku sekundach przejdzie do ekranu głównego.

    Po ustawieniu temperatury na termostacie, odbiornik wyświetli stałe zielone diody LED (AUTO, MASTER/SLAVE, PAIR).



    Uwaga: Jeśli użytkownik chce wymienić jeden lub więcej istniejących sparowanych odbiorników podrzędnych (Slave), musi przeprowadzić reset fabryczny termostatu WQ610TX, odbiornika głównego (Master) oraz odbiorników podrzędnych, a następnie ponownie sparować urządzenia. W przypadku błędu lub uszkodzonych odbiorników użytkownik będzie musiał przeprowadzić reset fabryczny odbiornika głównego (Master) i ponownie przeprowadzić cały proces parowania WQ610TX i odbiorników podrzędnych.

    Uwaga: Jeśli odbiornik główny (Master) lub odbiorniki podrzędne (Slave) nie otrzymają sygnału RF od głównego odbiornika przez ponad 1 godzinę w trybie Auto, przejdą w tryb awaryjny (fail-safe). W trybie awaryjnym odbiorniki będą włączać przekaźnik na 5 minut, a następnie wyłączać go na 55 minut, powtarzając cykl, dopóki sygnał RF nie zostanie ponownie połączony. Po ponownym połączeniu odbiorniki podrzędne będą ponownie sterowane przez odbiornik główny. W trybie ręcznym ON lub OFF tryb awaryjny nie jest aktywowany.
