Wejście zmiany trybu GRZANIE / CHŁODZENIE

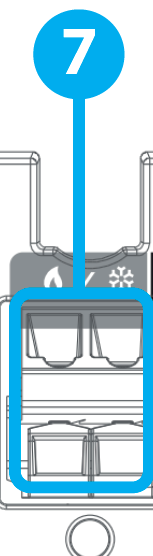

7. Wejście zmiany trybu GRZANIE/CHŁODZENIE

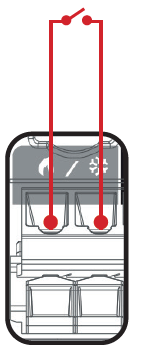

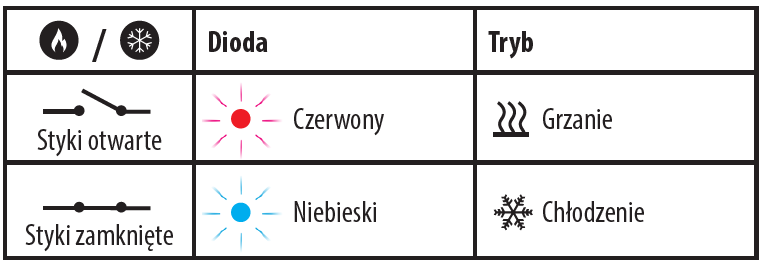

Gdy wejście GRZANIE / CHŁODZENIE jest otwarte - znaczy to, że listwa

CB500 pracuje w trybie grzania.

Gdy wejście GRZANIE / CHŁODZENIE jest zamknięte - znaczy to, że listwa

CB500 pracuje w trybie chłodzenia - sprawdź działanie regulatorów

(regulatory muszą być ustawione na tryb chłodzenia).

UWAGA: W trybie chłodzenia wyjście BOILER jest nieaktywne.

Wyjście HP/CHILLER jest włączane / wyłączone zależnie od ustawień

zworki HP/CHILLER (patrz rozdział 4a).
