VS30W / VS30B Schemat podłączenia

VS30W / VS30B Schemat podłączenia

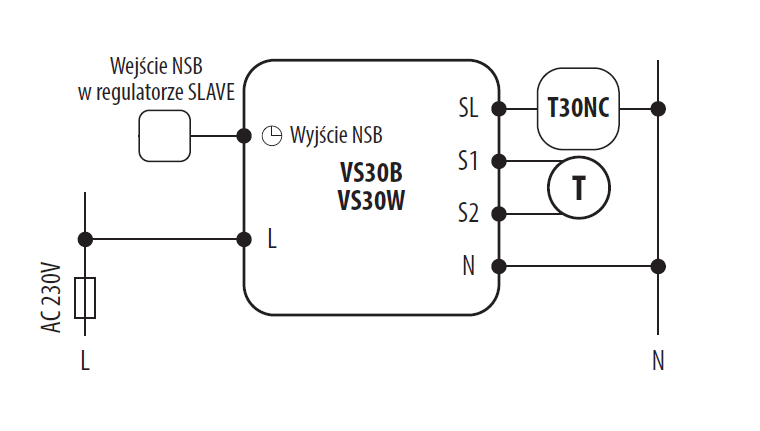

Schemat podłączenia regulatora

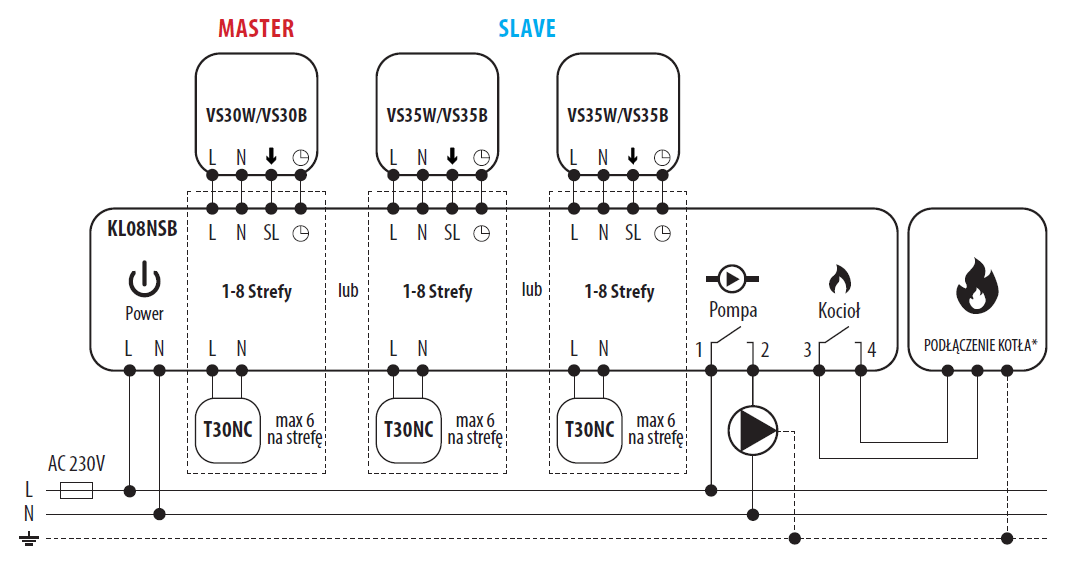

Schemat podłączenia 4 - żyłowa instalacja z listwą sterującą KL08NSB

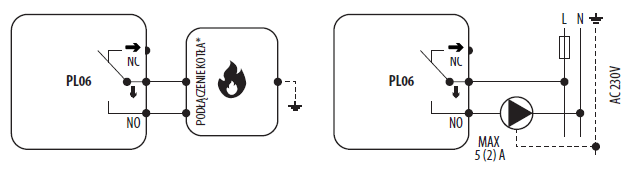

Schemat podłączenia pompy z modułem (dla KL06)

Schemat podłączenia pompy i kotła z modułem (dla KL06)
