TRV3RF Instrukcja

Wprowadzenie
TRV38RF to zaawansowany, nowoczesny termostatyczny zawór grzejnikowy (TRV) stworzony z myślą o bezproblemowym zarządzaniu temperaturą w domu oraz efektywności energetycznej, idealny do cichych środowisk. TRV38RF wykorzystuje wyrafinowany algorytm modulacji, precyzyjnie sterując otwieraniem lub zamykaniem zaworu na podstawie temperatury w pomieszczeniu.

Korzystając z inteligentnego algorytmu kompensacji temperatury, TRV38RF dynamicznie dostosowuje się do czynników zewnętrznych, takich jak przepływ powietrza, przeciągi czy światło słoneczne. Dzięki temu zapewnia precyzyjną regulację temperatury przy jednoczesnej optymalizacji zużycia energii. Idealny dla nowoczesnych, energooszczędnych domów, TRV3RF łączy w sobie funkcjonalność, komfort i zrównoważony rozwój w jednym innowacyjnym produkcie.

Zgodność z przepisami
Produkt ten spełnia zasadnicze wymagania oraz inne stosowne przepisy dyrektyw 2014/53/UE i 2015/863/UE. Pełna treść deklaracji zgodności UE jest dostępna na stronie internetowej:
www.saluslegal.com
Zakres częstotliwości: 2405–2480 MHz, Moc wyjściowa: < 14 dBm

Informacje dotyczące bezpieczeństwa
Należy używać produktu zgodnie z krajowymi i unijnymi przepisami. Stosuj urządzenie zgodnie z jego przeznaczeniem, utrzymując je w dobrym stanie technicznym. Instalacja może być przeprowadzona wyłącznie przez wykwalifikowaną osobę zgodnie z obowiązującymi przepisami.

Zawartość opakowania



Głowica TRV38RF

Adapter M28

Adapter M30
Adapter Danfoss

Podkładka


Klucz imbusowy

2 x baterie AA

2 x śruby mocujące

Kompatybilność urządzenia
TRV38RF jest kompatybilny z serią IT600 (SQ610, VS10RF, VS20RF, SQ610RF) oraz serią Elypso. Należy pamiętać, że funkcjonuje wyłącznie z bramkami UG600, UGE600 i UG800

Bramki







Odbiorniki

Termostaty


Kompatybilność zaworu

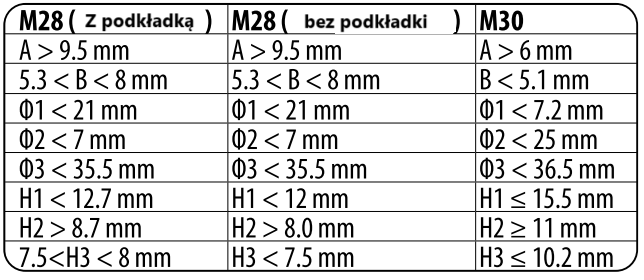

TRV3RF zawiera trzy adaptery zaprojektowane z myślą o kompatybilności z szeroką gamą dostępnych na rynku zaworów. Przed rozpoczęciem instalacji należy sprawdzić, czy istniejące zawory są zgodne z dołączonymi adapterami:
  • M28 (z podkładką lub bez podkładki)
  • M30
  • Zawory Danfoss

Ten etap zapewnia prawidłowe funkcjonowanie i bezproblemowy proces instalacji.



*Dla zaworów Danfoss można użyć dostarczonego adaptera RA.

Opis produktu


Przód urządzenia:
1. Funkcja/przycisk konfiguracji
2. Pierścień regulacyjny
3. Wyświetlacz cyfrowy
4. Blokada/odblokowanie adaptera zaworu

Tył urządzenia:

5. Pokrywa baterii
6. Pin blokujący

Ikony i wyświetlacz


  •  Poziom baterii
  •  Blokada klawiatury
  •  Status RF
  •   Tryb RF (ochrona przed mrozem)
  •  Status parowania
  •  Tryb harmonogramu
  •  Temperatura i inne informacje dla pionowej pozycji TRV
  • Temperatura i inne informacje dla poziomej pozycji TRV

Proces instalacji

  1. Zdejmij pokrywę baterii i włóż baterie do TRV, jak pokazano na poniższym obrazku.

  1. Zainstaluj głowicę TRV na zaworze grzejnika, używając odpowiedniego adaptera.
M28-Upewnij się czy twój zawór wymaga użycia podkładki do prawidłowej instalacji


Uwaga:
Adapter musi być dokręcony ręcznie. Unikaj używania narzędzi do montażu adaptera, ponieważ może to uszkodzić komponenty lub wpłynąć na zgodność instalacji.

M30 – Postępuj zgodnie z poniższymi instrukcjami:



Uwaga: Adapter musi być dokręcony ręcznie na zaworze. Unikaj używania narzędzi do montażu adaptera, ponieważ może to uszkodzić komponenty.

Zawór Danfoss - postępuj zgodnie z poniższymi instrukcjami



Uwaga:
  1. Adapter musi być dokręcony ręcznie na zaworze. Unikaj używania narzędzi do montażu adaptera, ponieważ może to uszkodzić komponenty.
  2. Użyj dostarczonego klucza imbusowego, aby zabezpieczyć adapter za pomocą dołączonej śruby.

Opcjonalnie: TRV posiada blokujący pin zabezpieczony dostarczoną śrubą, którą można dokręcić kluczem imbusowym, aby zapobiec przypadkowemu odłączeniu adaptera i zwiększyć bezpieczeństwo.


Pierwsze ustawienie:
1. Po pierwszym włączeniu wyświetlacz pokaże symbol [ ]:

Symbol pozostanie widoczny, dopóki siłownik nie zostanie w pełni cofnięty. W tym czasie nie jest wymagane wprowadzanie żadnych danych.


2. Regulacja orientacji wyświetlacza:  Dostosuj orientację wyświetlacza, używając pierścienia, aby dopasować położenie TRV do instalacji, niezależnie od tego, czy jest to orientacja pozioma, czy pionowa. Potwierdź ustawienia, naciskając przycisk konfiguracji.



3. Tryb kalibracji: Po dostosowaniu orientacji wyświetlacza TRV wejdzie w tryb kalibracji, a na ekranie pojawi się komunikat .
Po zakończeniu kalibracji ekran wyświetli ustawioną temperaturę.


Uwaga: Upewnij się, że zawór jest zainstalowany przed kalibracją. Brak zaworu skutkuje wyświetleniem kodu błędu,

Tryby pracy:
2.a Tryb automatyczny: Urządzenie automatycznie reguluje temperaturę na podstawie harmonogramu.
2.b Tryb ręczny: Użytkownik może ustawić temperaturę ręcznie.
2.c Tryb wyłączony (ochrona przed mrozem): Utrzymuje minimalną temperaturę, aby zapobiec zamarznięciu instalacji.



Parowanie TRV z bramką w trybie offline:

Parowanie TRV z termostatem i/lub odbiornikiem w trybie offline:

3.a Obróć pierścień regulacyjny i wybierz  dla odbiornika kotła.
3.b Obróć pierścień regulacyjny i wybierz  dla termostatu.

4.a Parowanie odbiornika kotła.
4.b Parowanie termostatu.

Uwaga: Upewnij się, że wszystkie urządzenia, które mają być sparowane, są w trybie parowania w tym samym czasie, aby zapewnić poprawne połączenie.

Parowanie TRV z bramką w trybie online:





Parowanie TRV z termostatem w trybie online:
