Oświadczenie techniczne

Data/Wersja: 25.11.2015 – 1.1

Zastrzegamy sobie prawo do wprowadzania zmian w naszych produktach bez uprzedzenia. Dotyczy to również produktów już zamówionych, pod warunkiem że takie zmiany nie wpływają na funkcjonalność produktu.

Opis produktu

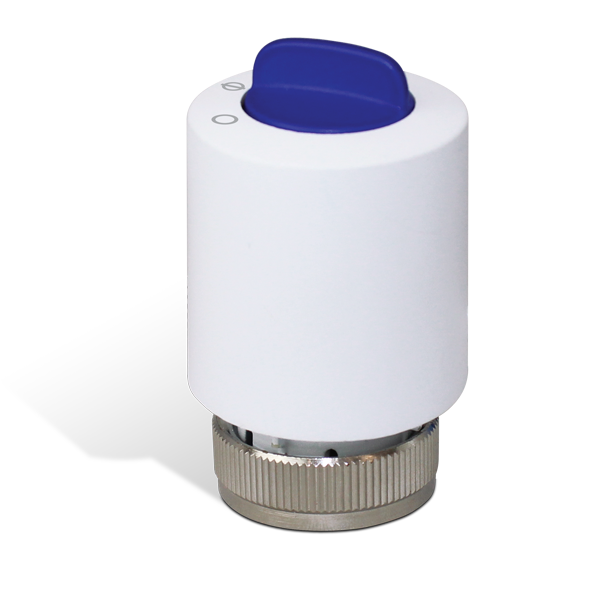

Głowica termiczna
Termoelektryczny siłownik do energooszczędnej regulacji systemów ogrzewania i chłodzenia powierzchniowego. Ręczne otwieranie dla łatwego montażu, możliwość przełączenia na ustawienia fabryczne w dowolnym momencie w celu konserwacji.

Informacje techniczne

Wersja: NC = Normalnie Zamknięty

Napięcie:

• 230 V AC, +10%.....-10% (50 Hz - 60 Hz)
• 24 V AC / DC, +20%...-10% (0 Hz – 60 Hz)

Moc robocza:

• 230 V: 1.8 W
• 24 V: 2.0 W

Maks. prąd rozruchowy: 300 mA przez ok. 200ms max.

Prąd roboczy:

• 8 mA przy 230V
• 85 mA przy 24V

Czasy zamykania i otwierania: maks. 400/300 sek.

Skok głowicy termicznej: 4 mm

Siła głowicy termicznej: 100 N

Temperatura cieczy: 0 - 100°C

Temperatura przechowywania: -25 °C do + 60 °C

Temperatura otoczenia: maks. 60 °C

Stopień / klasa ochrony: IP 54 / II

Zgodność z CE według: EN 60730

Kabel połączeniowy / długość: PVC, 2 * 0.75 mm, długość 1 m, RAL 9003

Gwint: M 30 *1.5

Punkt zamknięcia: 10,5 mm

Pozycja montażowa: pionowa, IP 54

Materiał:

• Obudowa: PE
• Kolor: RAL 9003

Schematy

Diagram czasu-przemieszczenia dla NC:
Hub w mm; skok w mm

Schemat okablowania:
230V AC 50Hz
