RT500 : Schemat połączeń(1.4.2.) .

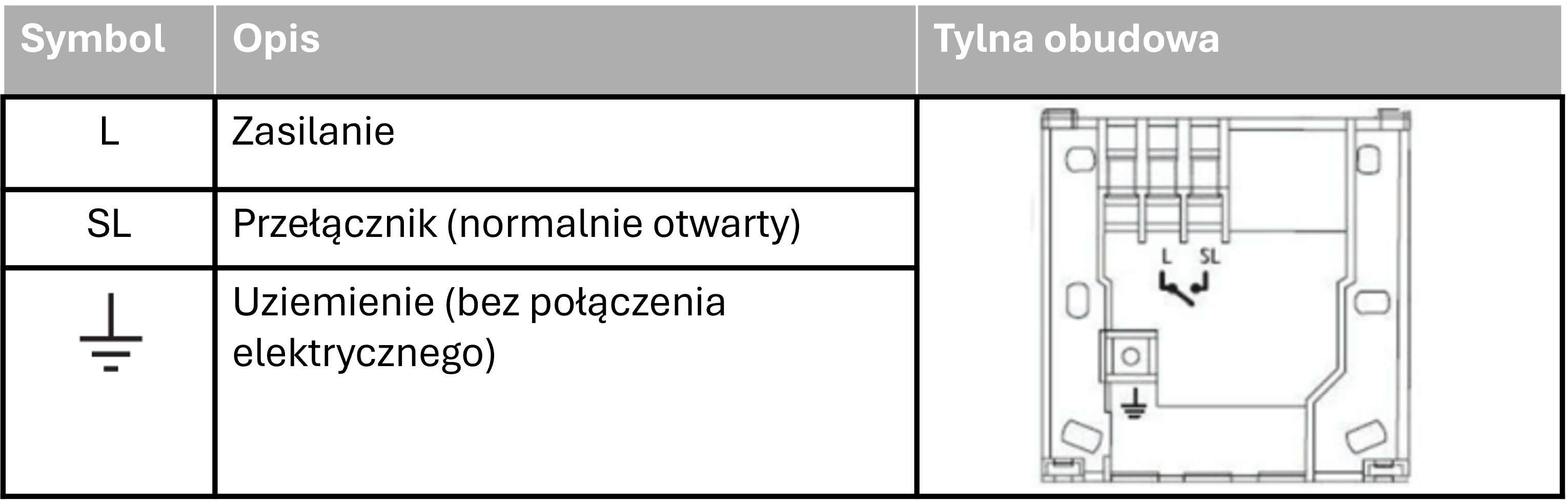

Połączenia elektryczne do RT500 są dokonywane do dostarczonej standardowej płytki montażowej. Upraszcza to instalację, ponieważ żadne połączenia nie są dokonywane bezpośrednio do kontrolera. Szczegóły połączeń są pokazane poniżej - do prawidłowego i bezpiecznego działania RT500 nie jest wymagane połączenie z uziemieniem, ale jest dostępny styk do podłączenia przewodu uziemiającego jeżeli taki występuje w instalacji.



Po zainstalowaniu płytki montażowej w odpowiednim miejscu, połączenia przewodów mogą być wykonane zgodnie z powyższym. Do instalacji mają zastosowanie następujące kryteria:

·         -  Zasilanie sieciowe AC powinno wynosić 230V AC i być zabezpieczone bezpiecznikiem 5 amperów.

·         -  Optymalny rozmiar przewodu do instalacji to 1,5 mm²; kolory przewodów powinny być zgodne z aktualnymi wymaganiami przepisów IEE dotyczących instalacji elektrycznych.

·         -  Wejście przewodu powinno być od tyłu płytki montażowej.

·         -  Wszystkie połączenia przewodów powinny być solidnie wykonane i pewnie trzymane pod kwadratową mosiężną podkładką na każdym terminalu.


RT500 wymaga dwóch baterii alkalicznych 'AA' do poprawnego działania. Upewnij się, że baterie są włożone poprawnie, zwracając szczególną uwagę na oznaczenia biegunowości na baterii widoczne obok uchwytów na baterie.

Nie przywracaj zasilania sieciowego do systemu, dopóki wszystkie powiązane elementy nie zostaną w pełni zainstalowane.


UWAGA: Wszystkie prace instalacyjne elektryczne powinny być przeprowadzane przez odpowiednio wykwalifikowanego elektryka lub inną kompetentną osobę. Jeśli nie jesteś pewien, jak zainstalować ten termostat, skonsultuj się z wykwalifikowanym elektrykiem, inżynierem grzewczym lub dostawcą kotła/systemu grzewczego, aby uzyskać porady dotyczące dalszych kroków.

Nie usuwaj ani nie zakładaj ponownie RT500 na płytkę montażową bez odizolowania zasilania sieciowego systemu.
