RT310RF: Instalacja odbiornika RXRT510(1.3.1) .


Uwaga:Ten dodatek musi być zainstalowany przez kompetentną osobę, a instalacja musi być zgodna z wytycznymi zawartymi w aktualnych Przepisach dotyczących instalacji elektrycznych IEE oraz w aktualnych Przepisach budowlanych. Nieprzestrzeganie wymagań tych publikacji może prowadzić do postępowania sądowego.





Procedura instalacji:

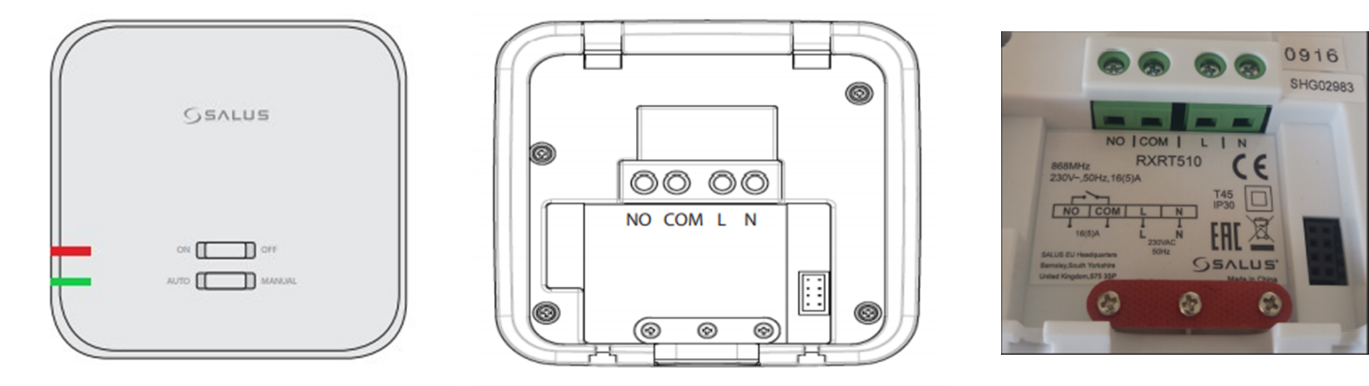

Odkręć tylną płytę odbiornika RXRT510, aby wykonać połączenia przewodów.

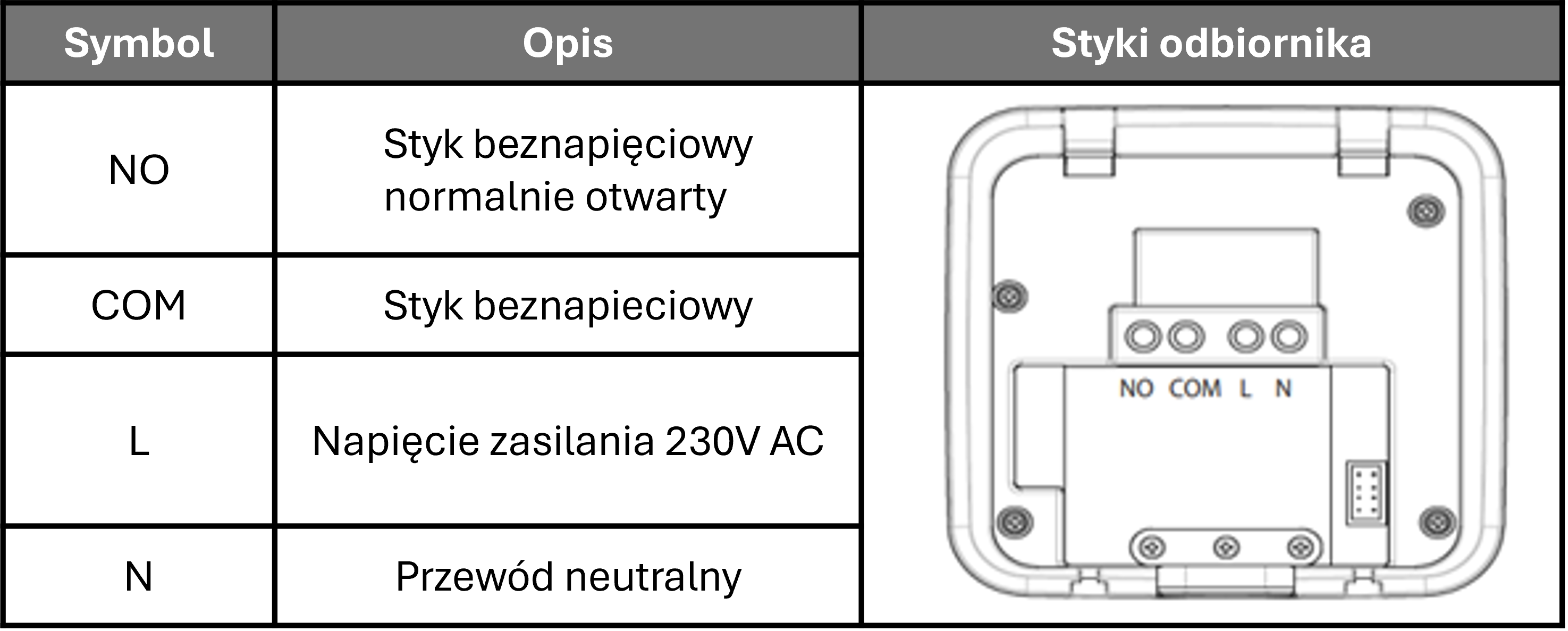

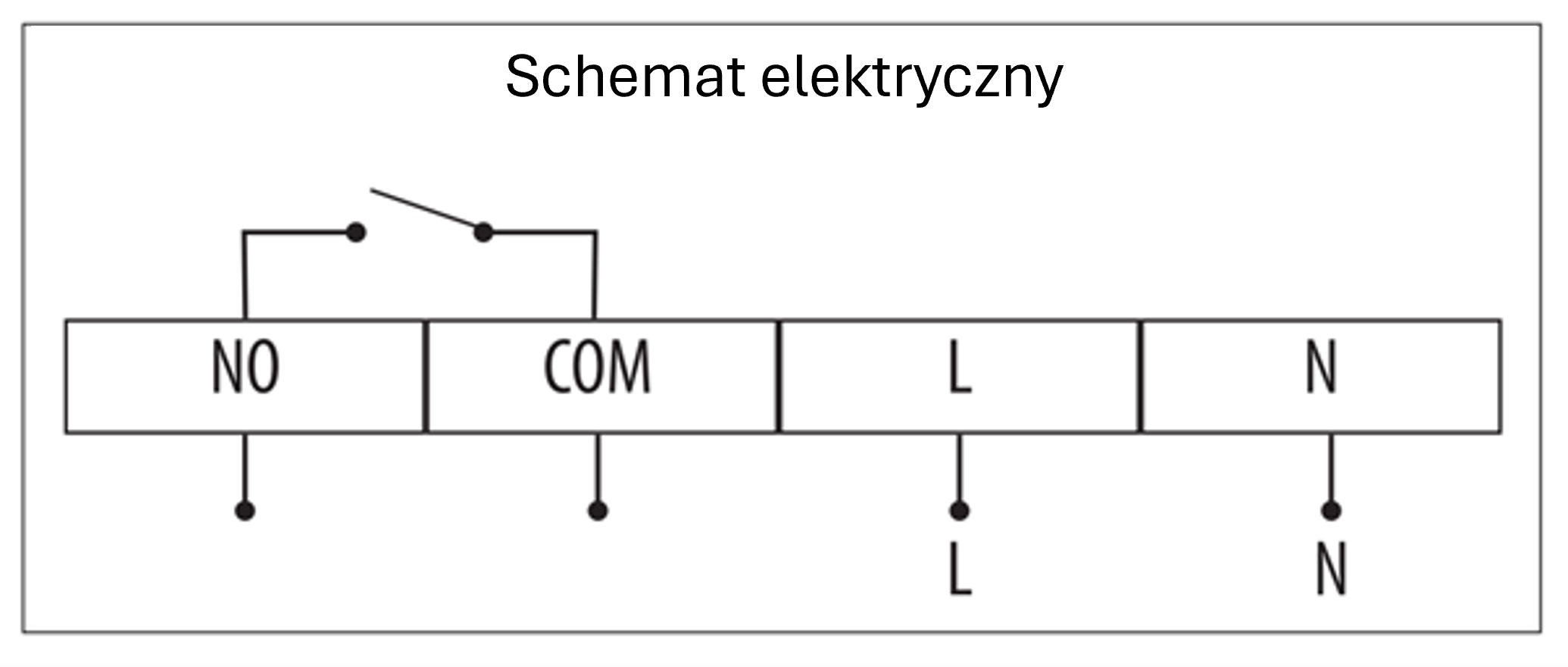

Schemat okablowania:




Montaż na ścianie:



  1. Przymocuj odłączaną tylną płytę do ściany za pomocą dostarczonych mocowań.




  1. Zaczep górną część odbiornika na zaczepach tylnej płyty, wyrównaj przednią obudowę z śrubami na spodzie.



  1. Lekko naciśnij przednią obudowę i lekko dokręć śruby na spodzie.
