RT310i: Instalacja odbiornika RXRT510(1.3.1) .


Uwaga:To akcesorium musi być zamontowane przez kompetentną osobę, a instalacja musi być zgodna z wytycznymi zawartymi w aktualnych przepisach IEE dotyczących okablowania oraz aktualnych przepisach budowlanych. Nieprzestrzeganie wymagań tych publikacji może prowadzić do postępowania sądowego.





Procedura instalacji:

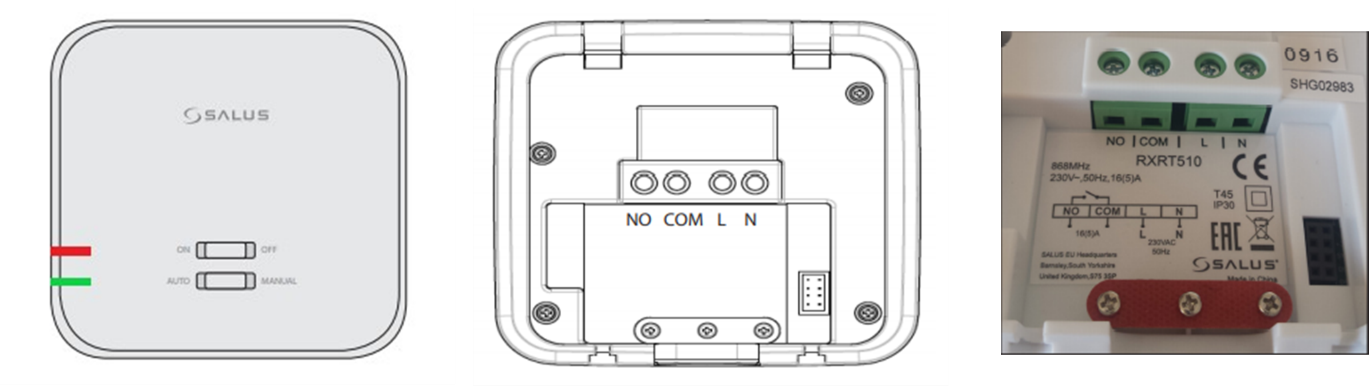

Odkręć płytę montażową odbiornika RXRT510, aby wykonać połączenia kablowe.

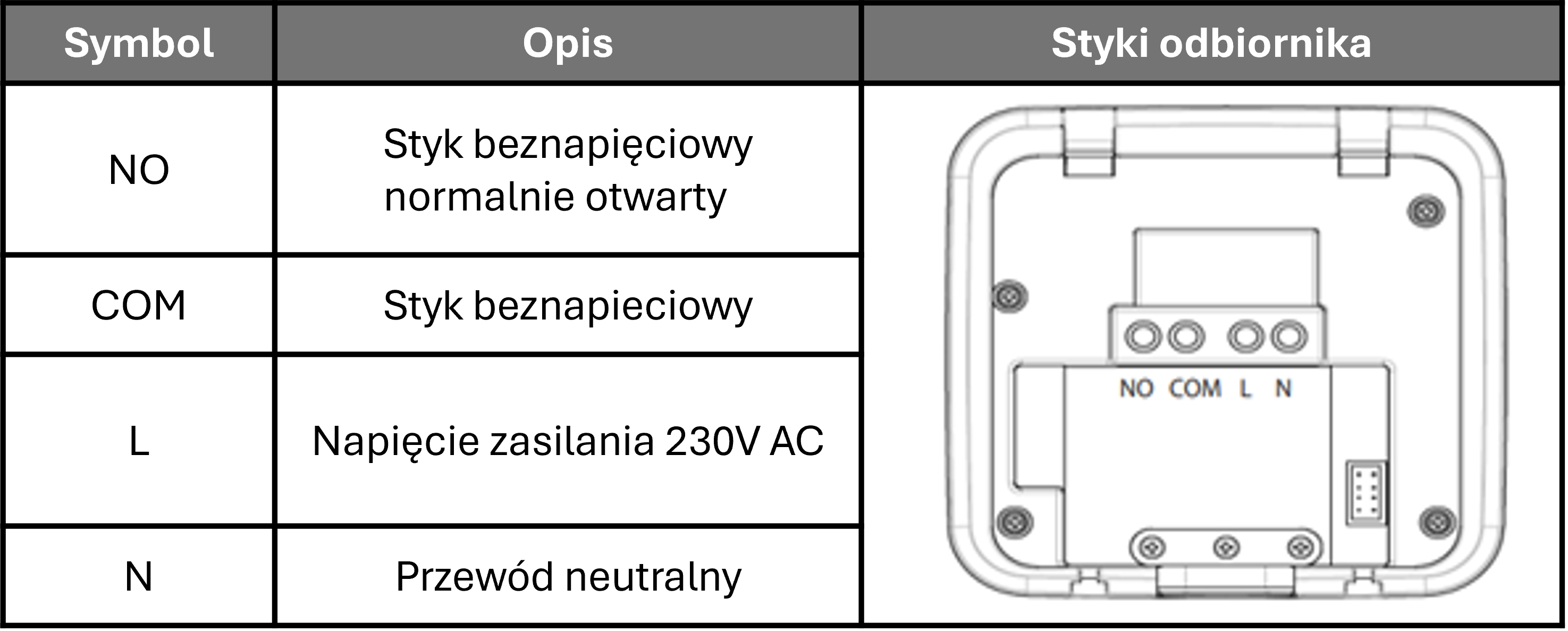

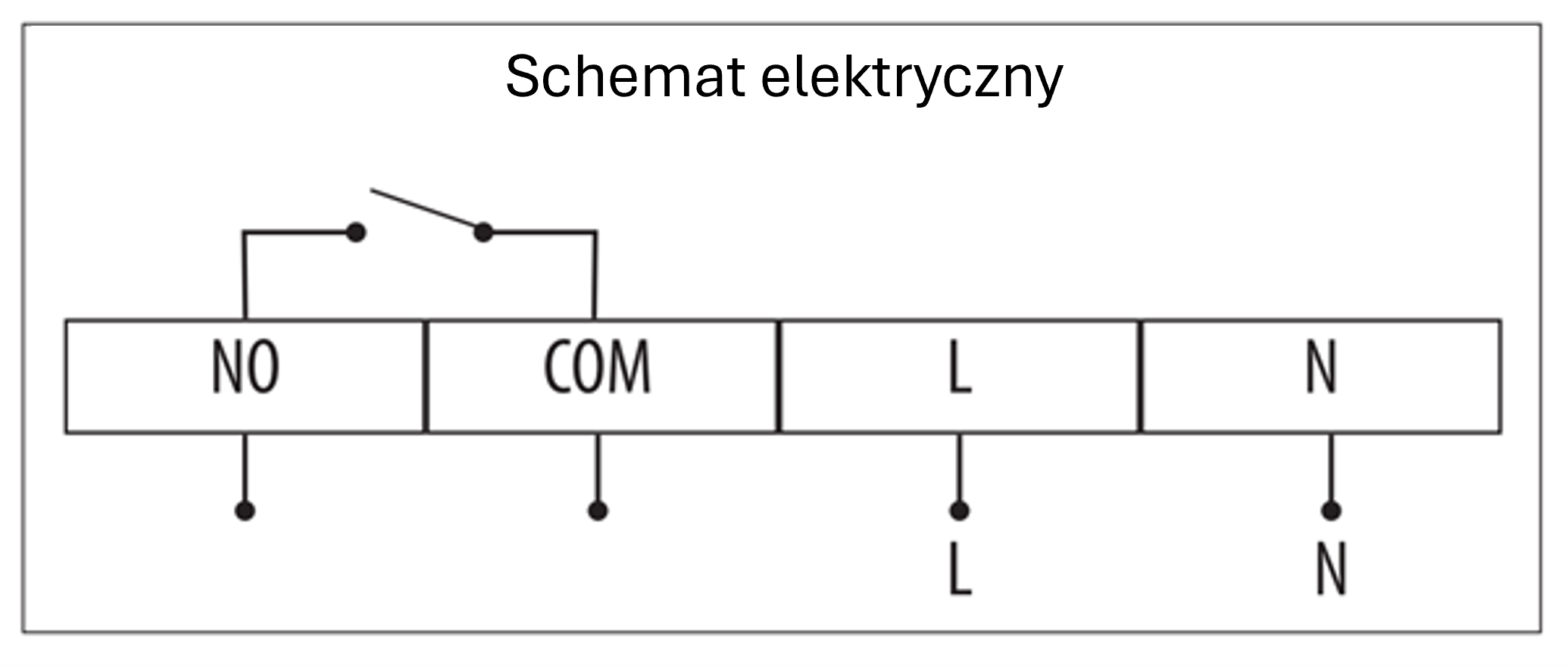

Schemat połączeń:



Montaż na ścianie:


  1. Przymocuj odłączaną płytę montażową do ściany, używając dołączonych elementów mocujących.



  1. Zaczep górną część odbiornika na zaczepach płyty montażowej, wyrównaj przednią obudowę z wkrętami na spodzie.



  1. Lekko naciśnij przednią obudowę i delikatnie dokręć wkręty na spodzie.
