Idealne miejsce do umieszczenia termostatu RT300 to około 1,5 m nad poziomem podłogi, w miejscu, gdzie termostat jest dostępny, dobrze oświetlony i wolny od skrajnych temperatur i przeciągów. Nie montuj termostatu na zewnętrznej ścianie, nad grzejnikiem ani w miejscu, gdzie może być narażony na bezpośrednie działanie promieni słonecznych.

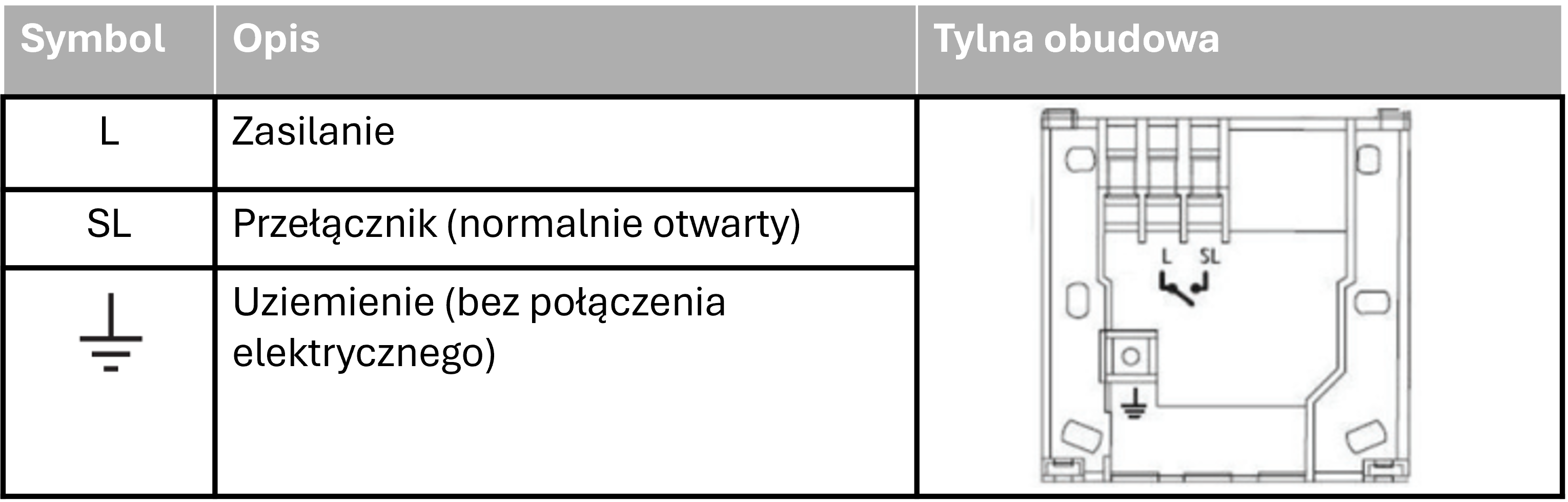

Połączenia elektryczne do RT300 są wykonywane do dostarczonej standardowej płyty montażowej (tylna pokrywa urządzenia). Ułatwia to instalację, ponieważ nie ma połączeń do samego kontrolera. Szczegóły połączeń są przedstawione poniżej - brak konieczności uziemienia dla prawidłowego i bezpiecznego działania RT300, ale obecny jest styk do uziemienia jeżeli w instalacji taki występuje.

Po zainstalowaniu płyty montażowej w odpowiednim miejscu, połączenia przewodów można wykonać tak, jak

wskazano powyżej. Poniższe kryteria dotyczą instalacji:

• Napięcie zasilania prądem przemiennym AC powinno wynosić 230V AC i być zabezpieczone bezpiecznikiem 5 amperów.

• Optymalny rozmiar kabla do instalacji wynosi 1,5 mm²; kolory przewodów powinny być zgodne z aktualnymi wymaganiami Przepisów Instalacji Elektrycznych IEE.

• Wprowadzenie kabla powinno następować od tyłu płyty montażowej.

• Wszystkie połączenia przewodów powinny być solidnie wykonane i mocno przytrzymane pod kwadratową mosiężną podkładką na każdym zacisku.

RT300 wymaga dwóch baterii alkalicznych „AA” do prawidłowego działania. Upewnij się, że

baterie są włożone prawidłowo, zwracając szczególną uwagę na oznaczenia biegunowości na baterii oraz obok uchwytów na baterie.

Nie przywracaj zasilania sieciowego do systemu, dopóki wszystkie powiązane elementy nie będą w pełni zainstalowane.

UWAGA: Wszelkie prace związane z instalacją elektryczną powinny być przeprowadzane przez odpowiednio wykwalifikowanego Elektryka

lub inną kompetentną osobę. Jeśli nie wiesz, jak zainstalować ten termostat, skonsultuj się z

wykwalifikowanym elektrykiem, inżynierem ds. ogrzewania lub dostawcą kotła / systemu grzewczego w celu uzyskania porady, jak kontynuować.

Nie usuwaj ani nie montuj ponownie RT300 na płycie montażowej bez odłączenia zasilania sieciowego systemu.
