Rozbudowa układu sterowania

6. Rozbudowa układu sterowania

Jeśli zachodzi potrzeba rozbudowy układu sterowania ogrzewaniem/chłodzeniem strefowym o większą ilość regulatorów, to istnieje możliwość połączenia listew CB500 oraz CB500X za pomocą złącza EXTENTION.

Można to zrobić na kilka sposobów:

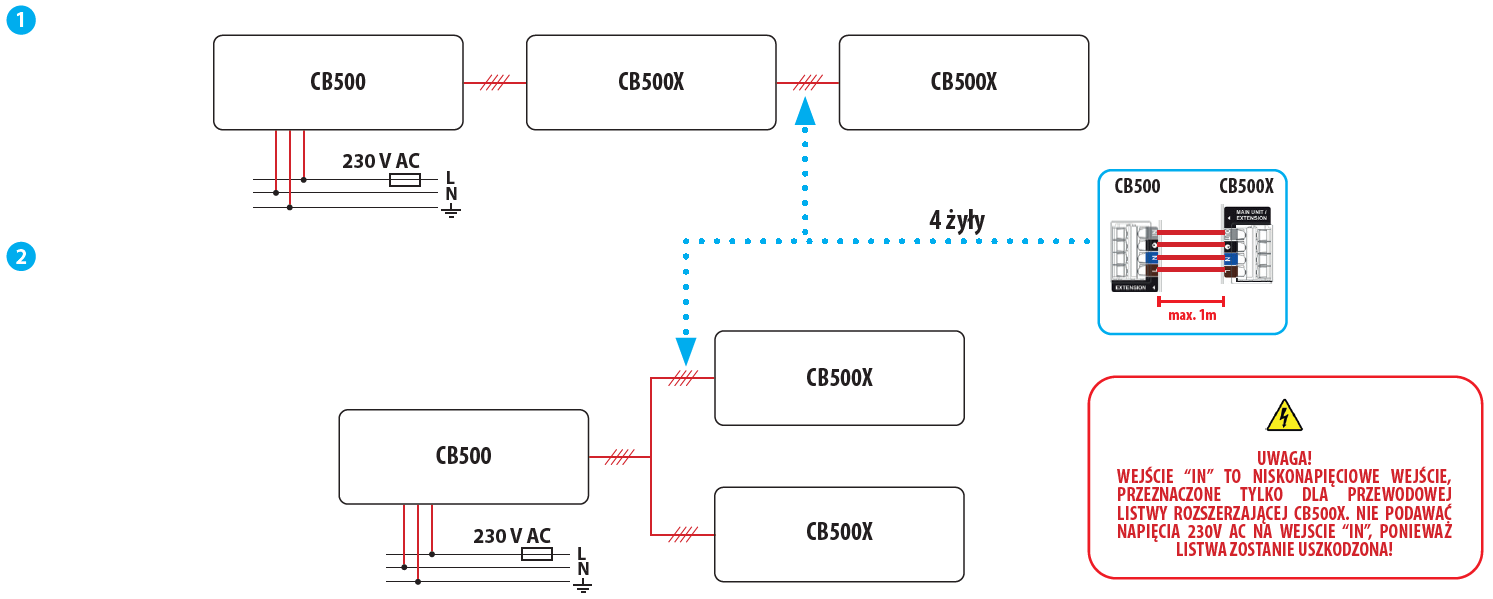

1. Zasilanie 230V AC doprowadzone jest tylko do listwy głównej CB500. Do wejścia EXTENTION w listwie głównej CB500 można dołączyć max 2 listwy podrzędne CB500X za pomocą 4-żyłowego przewodu (230V),

zwracając uwagę na oznaczenia styków. Przy takim połączeniu listwy podrzędne CB500X zostają zasilone z listwy głównej. Uruchomienie dowolnej strefy w zestawie, spowoduje załączenie układu sterowania obsługującego

źródło ciepła/chłodu w listwie głównej CB500.

UWAGA! Jeśli listwy sterujące CB500 i CB500X połączone są za pomocą złącza EXTENSION, to nie wolno podłączać dodatkowego zasilania 230V do styków zasilających w listwie

CB500X. W przeciwnym razie, grozi to trwałym uszkodzeniem listew sterujących. Wejście zasilania w CB500X należy używać wtedy, gdy listwa działa jako samodzielne urządzenie

(gdy gniazda EXTENSION nie są używane).
