Rozbudowa układu sterowania

12. Rozbudowa układu sterowania

Jeśli zachodzi potrzeba rozbudowy układu sterowania ogrzewaniem/chłodzeniem strefowym o większą ilość regulatorów, to istnieje możliwość połączenia listew CB500 oraz CB500X za pomocą złącza EXTENTION.

Można to zrobić na kilka sposobów:

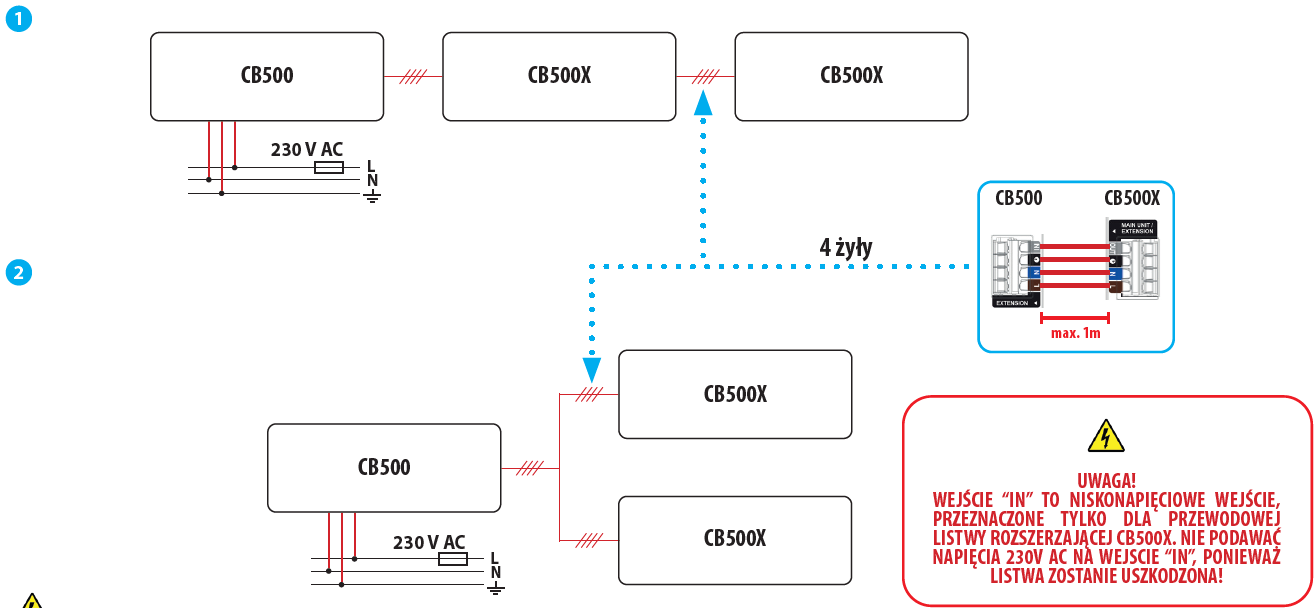

1. Zasilanie 230V AC doprowadzone jest tylko do listwy głównej CB500. Do wejścia EXTENTION w listwie głównej CB500 można dołączyć max 2 listwy podrzędne CB500X za pomocą 4-żyłowego przewodu

(230V), zwracając uwagę na oznaczenia styków. Przy takim połączeniu listwy podrzędne CB500X zostają zasilone z listwy głównej. Uruchomienie dowolnej strefy w zestawie, spowoduje załączenie układu

sterowania obsługującego źródło ciepła/chłodu w listwie głównej CB500.

UWAGA! Jeśli listwy sterujące CB500 i CB500X połączone są za pomocą złącza EXTENSION, to nie wolno podłączać dodatkowego zasilania 230V do styków zasilających w listwie CB500X. W przeciwnym

razie, grozi to trwałym uszkodzeniem listew sterujących. Wejście zasilania w CB500X należy używać wtedy, gdy listwa działa jako samodzielne urządzenie (gdy gniazda EXTENSION nie są używane).

 Uwaga! Maksymalna długość połączenia między CB500 a CB500X to 1m. Zaleca się używanie przewodów ekranowanych.
