Podłączenie siłowników

4. Podłączenie siłowników

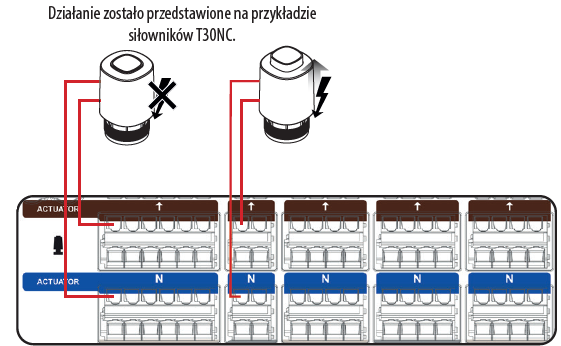

Przewody siłowników termoelektrycznych należy wpinać w złącza sprężynowe w odpowiednich strefach.

Obciążenie prądowe każdej strefy przystosowane jest do obsługi max 6 siłowników termoelektrycznych

o mocy 2 W. Przy większej ilości siłowników w jednej strefie, należy użyć dodatkowego przekaźnika,

aby odciążyć wyjście tej strefy. Listwa przystosowana jest do pracy z siłownikami typu NC (bezprądowo

zamkniętymi).

Uwaga: Podczas pracy siłowników na ich stykach występuje napięcie 230 V AC.
