Podłączenie siłowników

10. Podłączenie siłowników

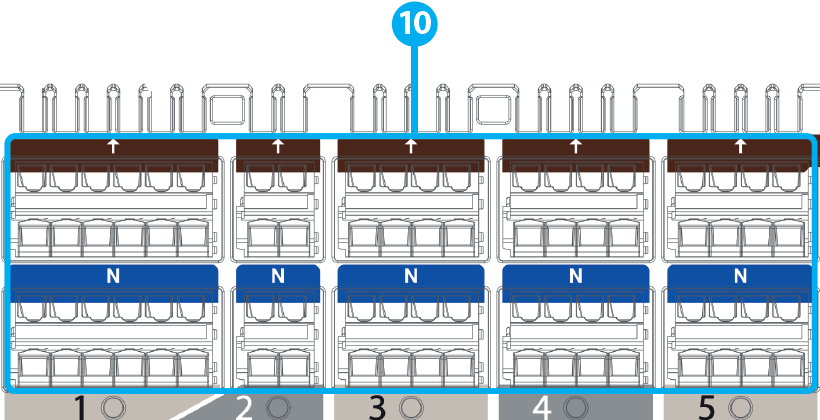

Przewody siłowników termoelektrycznych należy wpinać w złącza sprężynowe w odpowiednich

strefach. Obciążenie prądowe każdej strefy przystosowane jest do obsługi max 6 siłowników

termoelektrycznych o mocy 2 W. Przy większej ilości siłowników w jednej strefie, należy użyć

dodatkowego przekaźnika, aby odciążyć wyjście tej strefy. Listwa przystosowana jest do pracy z

siłownikami typu NC (bezprądowo zamkniętymi).

Działanie zostało przedstawione na przykładzie siłowników T30NC 230V.

Uwaga: Podczas pracy siłowników na ich stykach występuje napięcie 230 V AC.
