5. Podłączenie regulatorów

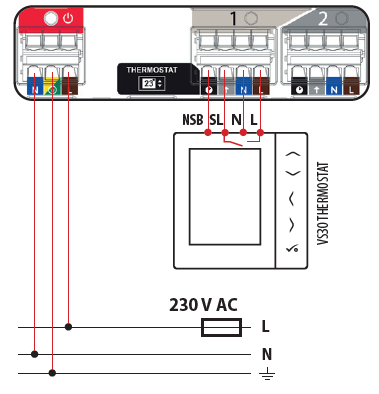

Podłączenie regulatorów serii EXPERT NSB, HTR, BTR

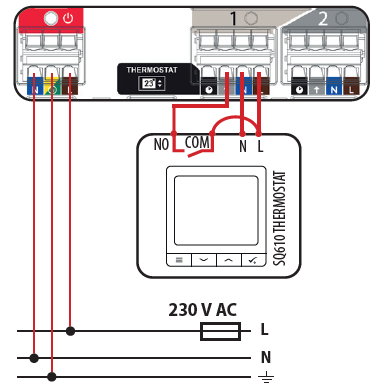

• Podłączenie regulatora 230 V do listwy CB500X (n.p. SQ610)

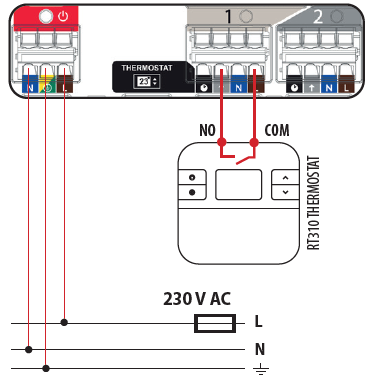

• Podłączenie regulatora ON / OFF (bateryjnego) z beznapięciowymi stykami wyjściowymi COM / NO

(n.p. 091FL, RT310, RT510)

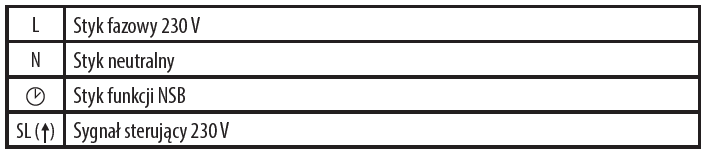

Uwaga: W produktach serii NSB, HTR, ERT, BTR stosuje się zamiennie poniższe oznaczenia:

= SL

= NSB
