Opis elementów listwy

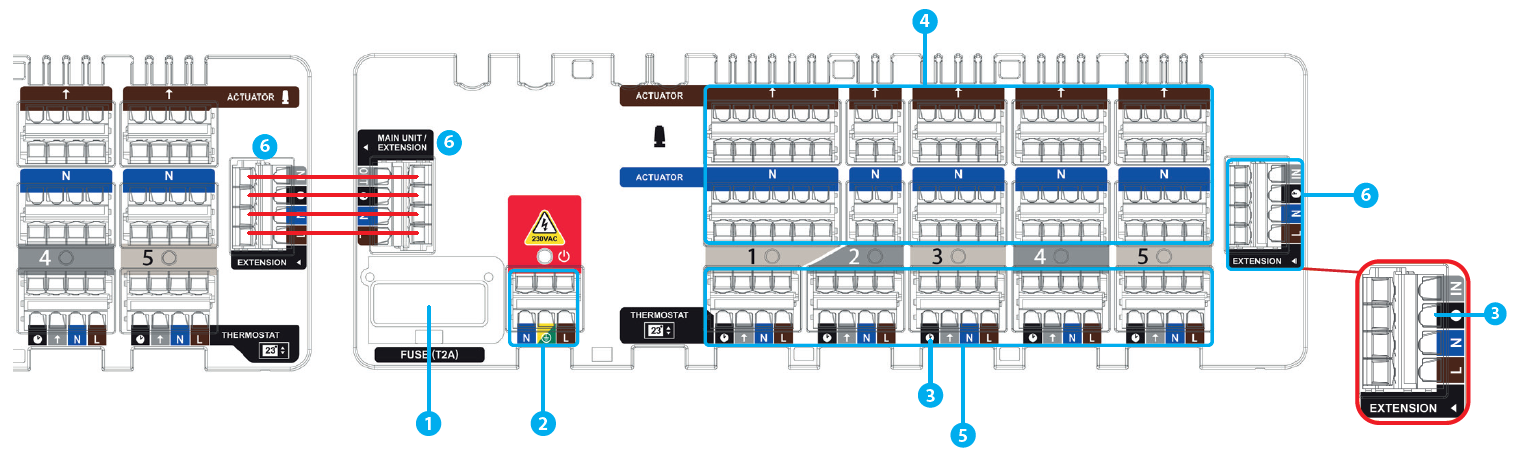

Opis listwy
1. Bezpiecznik topikowy rurkowy 5 x 20 mm T2A
2. Zasilanie
3. Funkcja NSB (nocna redukcja temperatury)
4. Wyjście podłączenia siłowników (AC 230V)
5. Wejście podłączenia regulatorów
6. Wejście CB500X extension input
CB500X. W przeciwnym razie, grozi to trwałym uszkodzeniem listew sterujących. Wejście zasilania w CB500X należy używać wtedy, gdy listwa działa jako samodzielne urządzenie
(gdy gniazda EXTENSION nie są używane).
