Montaż

Montaż

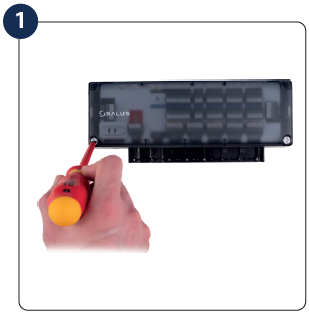

Zdejmij górną pokrywę listwy.

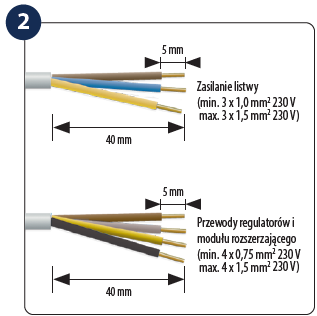

Usuń odpowiedni odcinek izolacji z przewodów

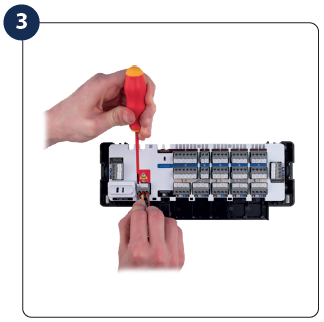

Podłącz przewody zgodnie ze schematami elektrycznymi.

Kable możesz przeprowadzić przez tunel znajdujący się z tyłu listwy.

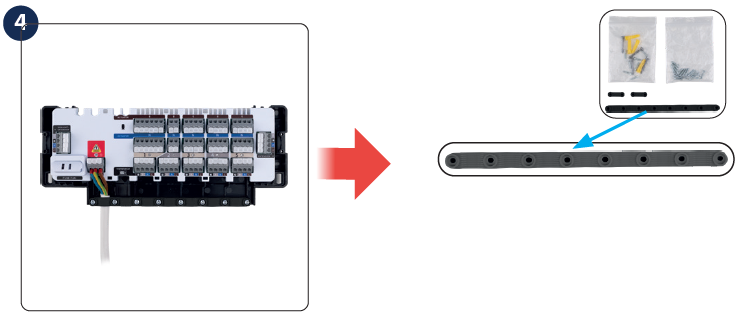

Użyj paska mocującego, aby zapobiec wypadnięciu

przewodów.

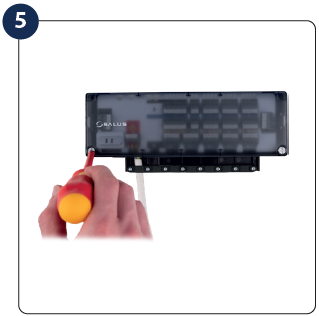

Po upewnieniu się, że wszystkie przewody są prawidłowo

podłączone, zamontuj górną pokrywę i włącz listwę do zasilania

230 V - zapali się czerwona dioda „Power”.
