Montaż

Montaż

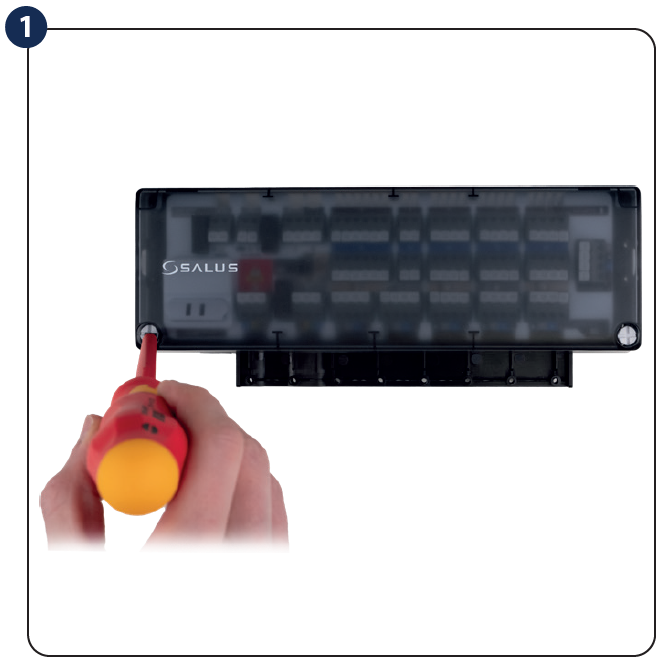

1. Zdejmij górną pokrywę listwy.

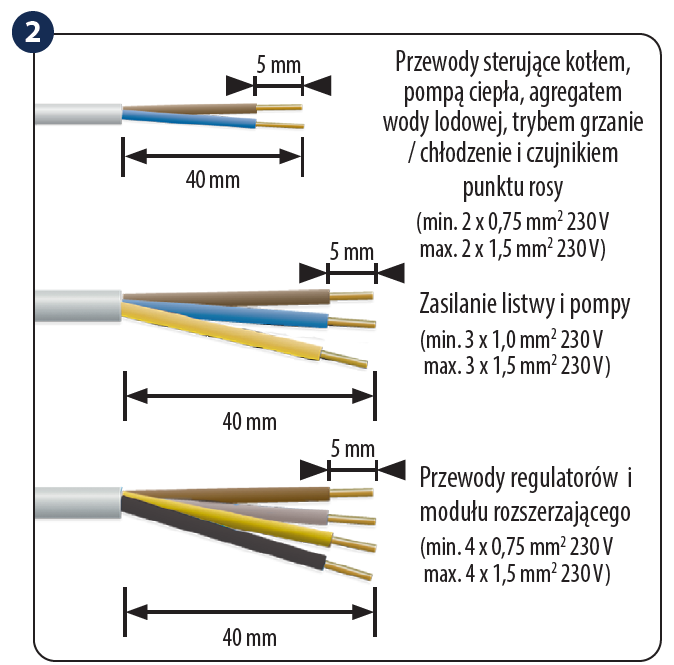

2. Usuń odpowiedni odcinek izolacji z przewodów.

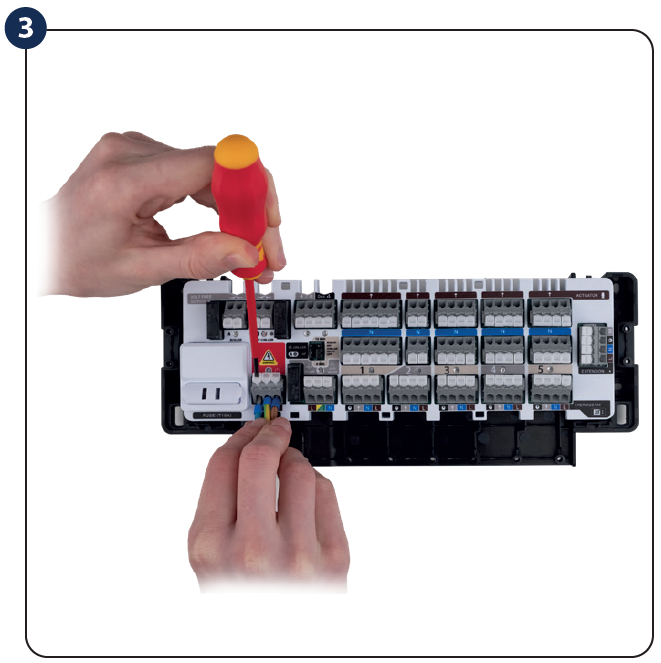

3. Podłącz przewody zgodnie ze schematami elektrycznymi. Kable możesz przeprowadzić przez tunel znajdujący się u spodu listwy.

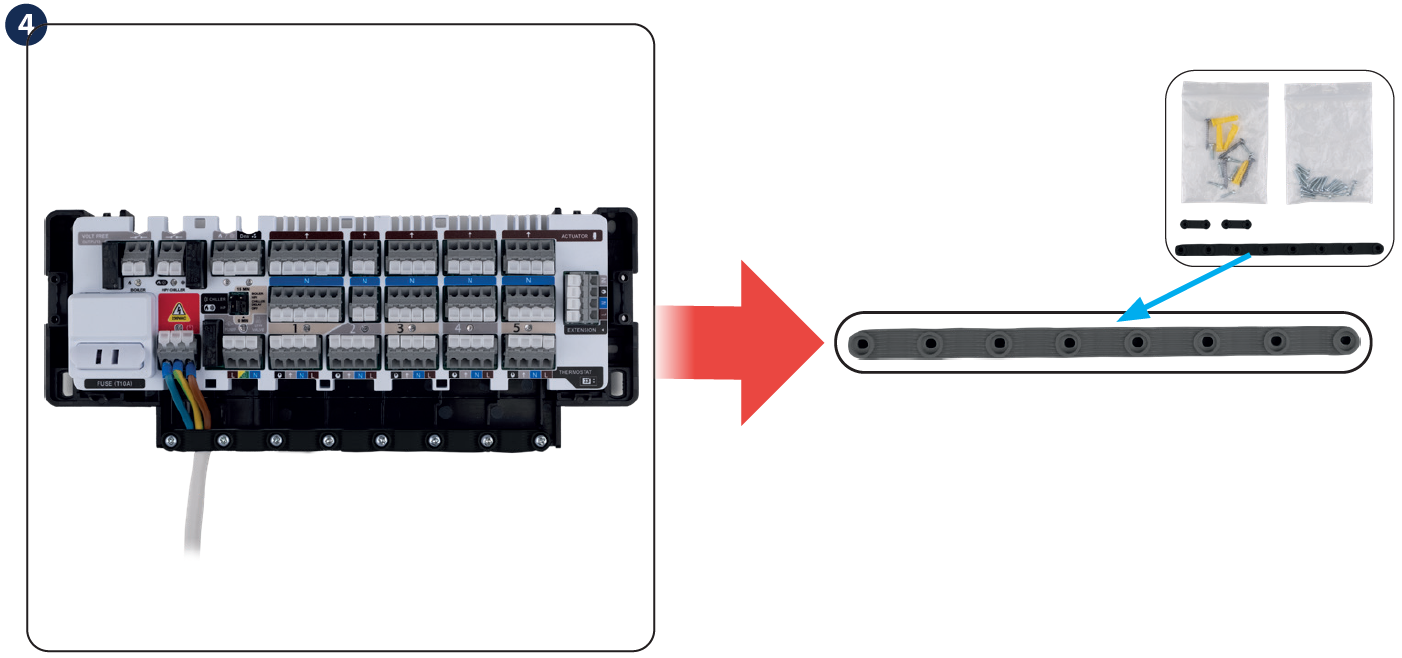

4. Użyj paska mocującego, aby zapobiec wypadnięciu przewodów.

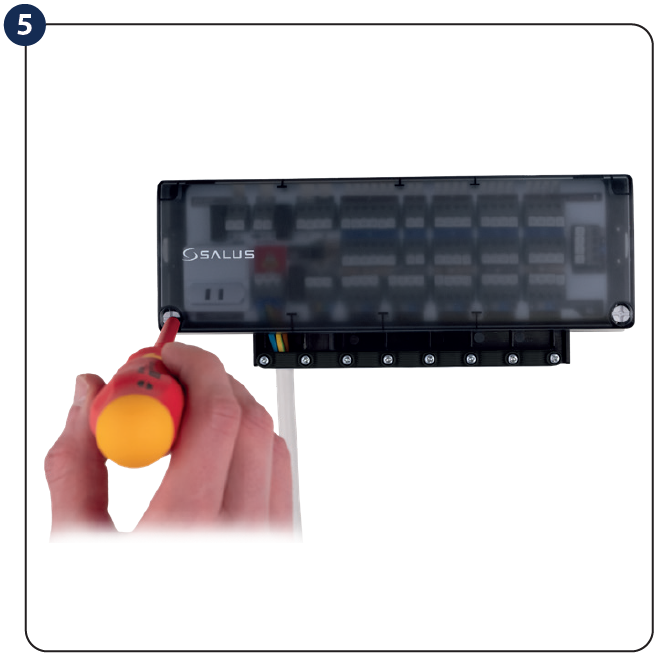

5. Po upewnieniu się, że wszystkie przewody są prawidłowo podłączone, zamontuj górną pokrywę i włącz listwę do zasilania 230 V - zapali się czerwona dioda „Power”.
