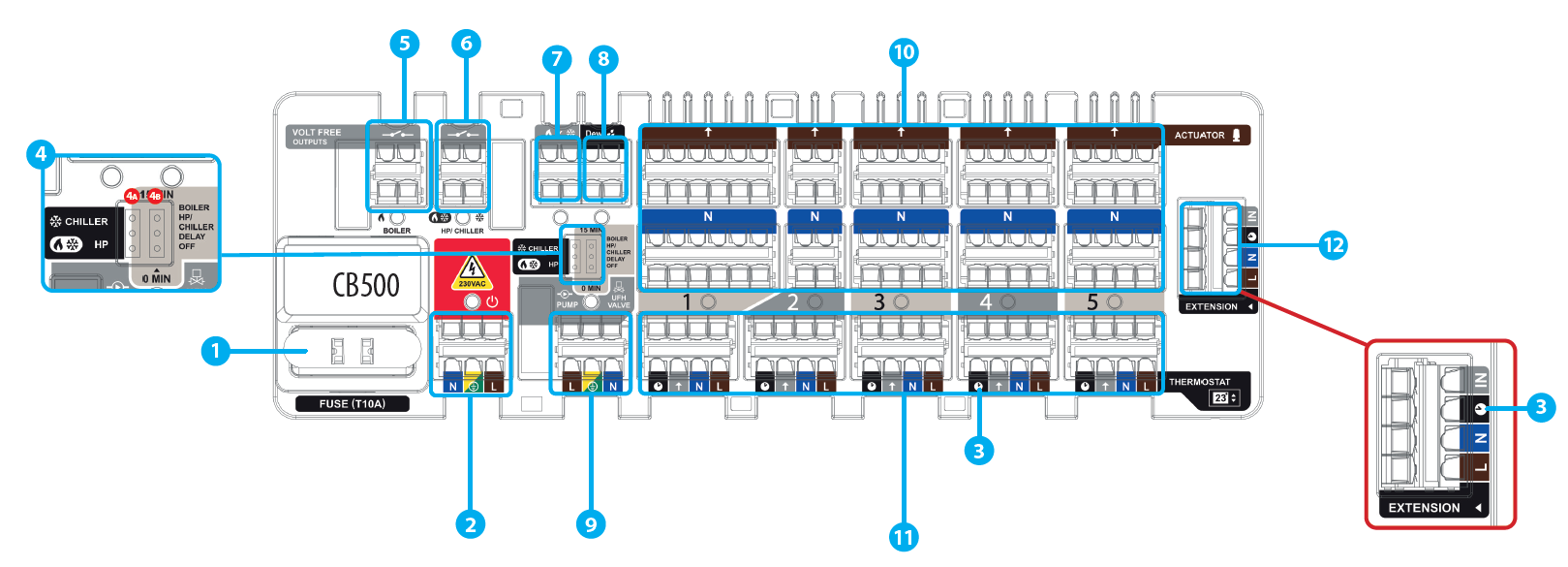

Opis listwy

Opis listwy

1. Bezpiecznik topikowy rurkowy 5 x 20 mm T10A

2. Zasilanie

3. Funkcja NSB (nocna redukcja temperatury)

4. Zworki ustawień

5. Wyjście sterujące źródłem ciepła (beznapięciowe)

6. Wyjście pompy ciepła / agregatu wody lodowej (beznapięciowe)

7. Wejście zmiany trybu GRZANIE / CHŁODZENIE (beznapięciowe)

8. Wejście czujnika punktu rosy (beznapięciowe

10. Wyjścia podłączenia siłowników (AC 230V)

11. Wyjścia podłączenia regulatorów

12. Wejście EXTENSION (dla listew podrzędnych CB500X)
