Schemat połączeń termostatu SALUS 091Pro-RF – przewodnik instalatora

Termostat 091Pro-RF to zestaw bezprzewodowy, składający się z nadajnika (TX – termostat) oraz odbiornika (RX – moduł przekaźnikowy). Urządzenie przeznaczone jest do sterowania systemami grzewczymi lub chłodzącymi w domach i budynkach użytkowych. Poniżej przedstawiamy szczegółowy opis schematu połączeń i sposób podłączenia odbiornika.

1. Elementy zestawu

• 091Pro-RF TX – termostat zasilany bateriami (2 × AA)

• 091Pro-RF RX (np. RXRT550) – odbiornik z przekaźnikiem, montowany w pobliżu kotła lub innego urządzenia grzewczego

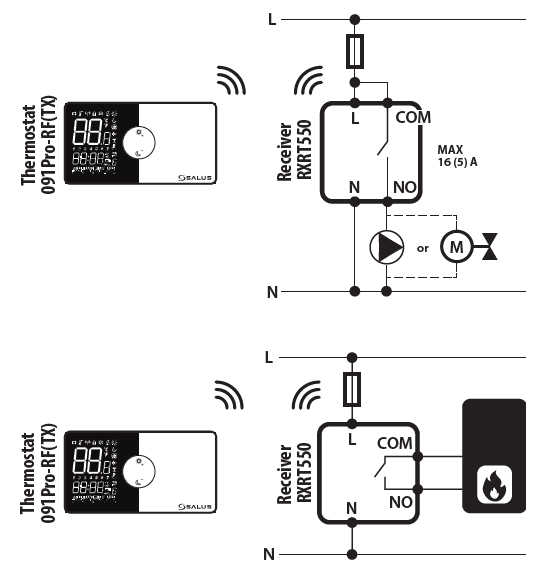

2. Miejsce na schemat połączeń

3. Opis zacisków RX

Odbiornik posiada następujące zaciski:

• L / N – zasilanie 230V AC

• COM – wspólny styk przekaźnika (Common)

• NO – styk normalnie otwarty (Normally Open)
  Po załączeniu przekaźnika następuje zwarcie COM–NO, co aktywuje np. kocioł lub pompę.

4. Przykład podłączenia do kotła grzewczego

Najczęstsze zastosowanie:

• L / N – zasilanie odbiornika (np. z gniazda sieciowego lub puszki)

• COM + NO – połączenie z wejściem sterującym kotła (np. „term” lub „T1/T2”)

Uwaga: Nie podłączaj napięcia 230V bezpośrednio do zacisków COM i NO – są one bezpotencjałowe (tzw. „suche styki”).
